Volkswagen Touran Reparaturanleitung :: Fondkanal Fußraum, aus- und einbauen

Volkswagen Touran Reparaturanleitung / Heizung, Klimaanlage / Klimaanlage / Luftführung / Fondkanal Fußraum, aus- und einbauen

Hinweis

Das Ausbauen der Fondkanäle auf beiden Seiten ist identisch, nur seitenverkehrt.

Ausbauen

-	Beifahrer- bzw. Fahrersitz ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.72.

-	Mittelkonsole ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.68.

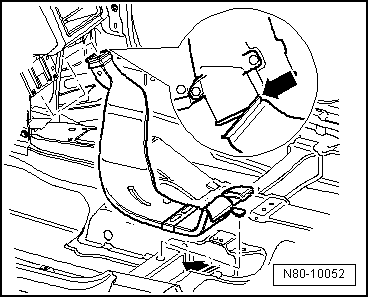

-	Bodenbelag anheben, Fondkanal aus dem Unterboden ausclipsen und vom Heizgerät abziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Hinweis

Beim Einbau des Fondkanals ist darauf zu achten, dass der Fondkanal erst an das Heizgerät -Pfeil- aufgeschoben wird und danach im Unterboden eingeclipst wird.
