Hinweis

Gegebenenfalls vorhandene Gehäusesicherungen (Sekundärverriegelungen) müssen vor dem Entriegeln der Kontakte mit dem vorgeschriebenen Werkzeug entriegelt oder entfernt werden → Kapitel.

Flachstecksystem mit einer Rastzunge:

-	Führen Sie das zum Kontaktgehäuse passende Entriegelungswerkzeug in den Entriegelungskanal am Kontaktgehäuse ein.

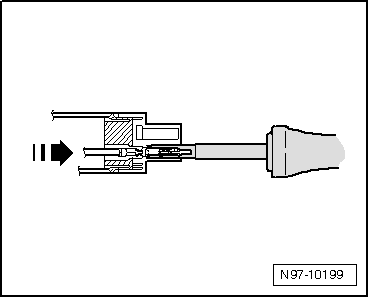

-	Greifen Sie den Kontakt an der Leitung und drücken Sie ihn leicht in das Kontaktgehäuse hinein -Pfeil-.

Hinweis

Durch das Drücken des Kontakts in Richtung Kontaktgehäuse wird die Rastzunge des Kontakts von der Gehäuseschulter abgehoben und kann mit dem Entriegelungswerkzeug entriegelt werden.

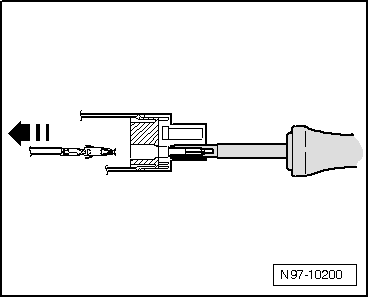

-	Drücken Sie zeitgleich das Entriegelungswerkzeug in Richtung Kontaktgehäuse und ziehen Sie den entriegelten Kontakt aus dem Kontaktgehäuse heraus -Pfeil-.

-	Das Entriegelungswerkzeug kann nach Entnahme des Kontakts wieder aus dem Kontaktgehäuse gezogen werden.

Flachstecksystem mit zwei Rastzungen:

-	Führen Sie das zum Kontaktgehäuse passende Entriegelungswerkzeug in den Entriegelungskanal am Kontaktgehäuse ein.

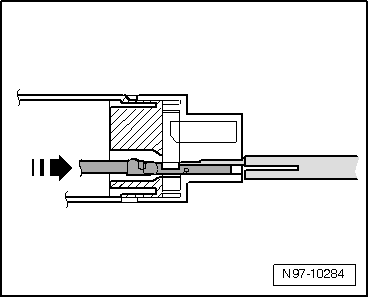

-	Greifen Sie den Kontakt an der Leitung und drücken Sie ihn bis zum Anschlag in das Kontaktgehäuse hinein -Pfeil-.

Hinweis

Durch das Drücken des Kontakts in Richtung Kontaktgehäuse werden die Rastzungen des Kontakts von der Gehäuseschulter abgehoben und mit dem Entriegelungswerkzeug entriegelt werden.

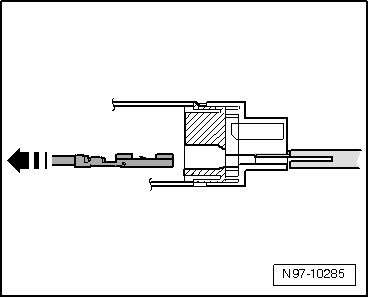

-	Drücken Sie zeitgleich das Entriegelungswerkzeug in Richtung Kontaktgehäuse und ziehen Sie den entriegelten Kontakt aus dem Kontaktgehäuse heraus -Pfeil-.

-	Das Entriegelungswerkzeug kann nach Entnahme des Kontakts wieder aus dem Kontaktgehäuse gezogen werden.

Asymmetrisch:

-	Führen Sie das zum Kontaktgehäuse passende Entriegelungswerkzeug in den Entriegelungskanal am Kontaktgehäuse ein.

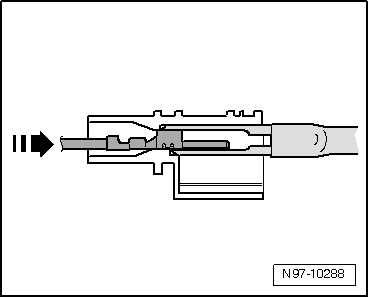

-	Greifen Sie den Kontakt an der Leitung und drücken Sie ihn leicht in das Kontaktgehäuse hinein -Pfeil-.

Hinweis

Durch das Drücken des Kontakts in Richtung Kontaktgehäuse werden die Rastzungen des Kontakts von der Gehäuseschulter abgehoben und mit dem Entriegelungswerkzeug entriegelt werden.

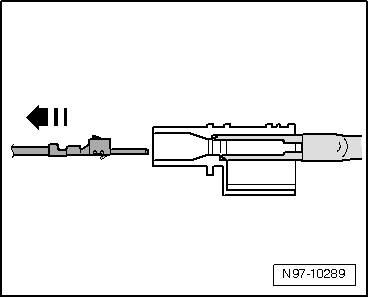

-	Drücken Sie zeitgleich das Entriegelungswerkzeug in Richtung Kontaktgehäuse und ziehen Sie den entriegelten Kontakt aus dem Kontaktgehäuse heraus -Pfeil-.

-	Das Entriegelungswerkzeug kann nach Entnahme des Kontakts wieder aus dem Kontaktgehäuse gezogen werden.
