Volkswagen Touran Reparaturanleitung :: Flüssigkeitsbehälter aus- und einbauen

Volkswagen Touran Reparaturanleitung / Heizung, Klimaanlage / Klimaanlage / Kältemittelkreislauf / Flüssigkeitsbehälter aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Drehmomentschlüssel -V.A.G 1331/- (5...50 Nm)

Klima-Service-Station

Ausbauen

-	Kältemittel mit der Klima-Service-Station absaugen, dann erst Kältemittelkreislauf öffnen. Hinweise beachten → Kapitel.

-	Schlossträger in Servicestellung bringen → Karosserie-Montagearbeiten Außen; Rep.-Gr.50.

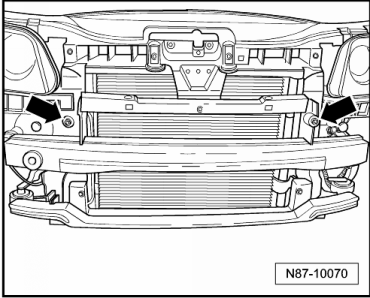

-	Befestigungsschrauben für den Kühler -Pfeile- (7 +- 0,5 Nm) herausdrehen.

-	Kühler mit Werkstattmitteln (Kabelbinder oder Schweißdraht) an Werkstattkran -V.A.G 1202/A- und Aufhängevorrichtung -VAS 2024A- anhängen und aus Schlossträger aushängen, Kühlmittelschläuche und Kältemittelleitungen bleiben angeschlossen.

-	Befestigungsschraube -2- herausdrehen und Halteklammer abnehmen.

Erfrierungsgefahr durch unter Druck ausströmendes Kältemittel.Erfrierungen der Haut und anderer Körperteile möglich.Schutzhandschuhe tragen.Schutzbrille tragen.Kältemittel absaugen und sofort Kältemittelkreislauf öffnen.Wenn das Absaugen mehr als 10 min zurückliegt und der Kältemittelkreislauf nicht geöffnet wurde, Kältemittel erneut absaugen. Durch Nachverdampfung ist im Kältemittelkreislauf Druck entstanden.

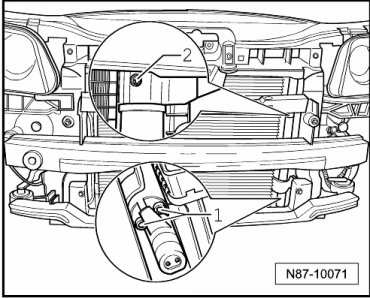

-	Schrauben -1- herausdrehen und den Flüssigkeitsbehälter mit Trockner nach oben herausziehen.

Hinweis

Ab KW 18/03 ist die Schraube -1- zweimal vorhanden.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Hinweis

Zuerst die Schraube/n -1- mit 4,2 +- 0,7 Nm und danach die Befestigungsschraube -2- anziehen.

Beim Einbau des Kühlers ist darauf zu achten, dass die Dichtstreifen am Kühler korrekt sitzen.
