Volkswagen Touran Reparaturanleitung :: Firmenzeichen 11.06 aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Außenausstattung / Kühlergrill / Firmenzeichen 11.06 aus- und einbauen

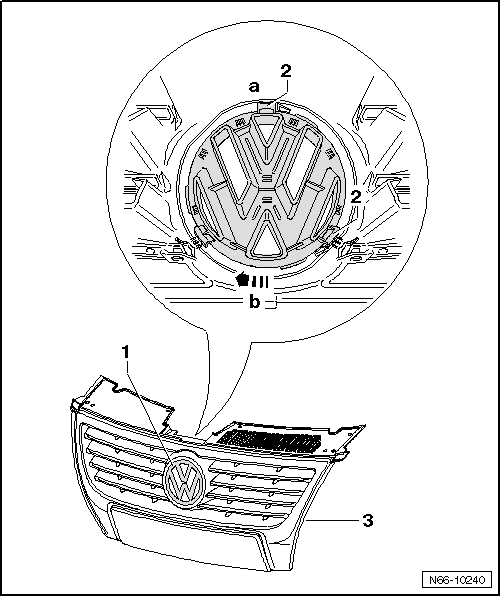

Ausbauen

Ausbauen

-	Drücken Sie 2 Rasthaken -2- nach innen.

-	Drehen Sie das Firmenzeichen-1- etwas in -Pfeilrichtung-.

-	Nehmen Sie das Firmenzeichen aus dem Kühlergrill-3- heraus.

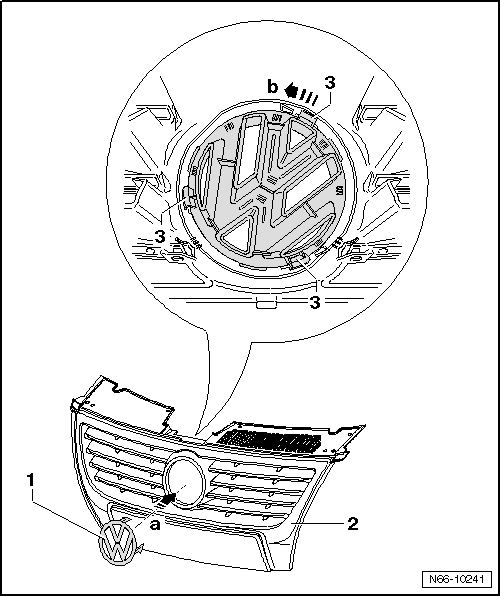

Einbauen

Einbauen

-	Setzen Sie das Firmenzeichen-1- in den Kühlergrill-2- ein -Pfeil a-.

-	Drehen Sie das Firmenzeichen in -Pfeilrichtung b-, bis alle Rasthaken-3- hinter dem Vorsprung verrastet sind.
