Volkswagen Touran Reparaturanleitung :: Fensterheberschalter in Beifahrertür -E107- aus- und einbauen

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - innen, Diebstahlshutz / Leuchten und Schalter in den vorderen Türen / Fensterheberschalter in Beifahrertür -E107- aus- und einbauen

Hinweis

In den Fensterheberschalter in Beifahrertür -E107- ist die Beleuchtung für Taster -L76- integriert, welche nicht einzeln zu ersetzen ist.

Ausbauen:

-	Zündung und alle elektrischen Verbraucher ausschalten.

-	Türverkleidung ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70.

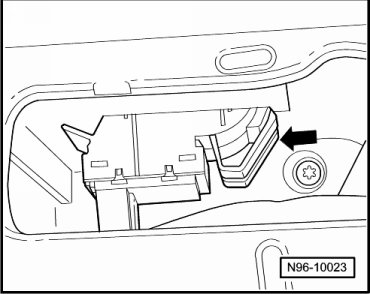

-	Rastnasen -Pfeil- entriegeln und den Schalter zusammen mit dem Einbaurahmen aus der Türverkleidung herausnehmen.

Fensterheberschalter in Beifahrertür -E107- aus- und einbauen

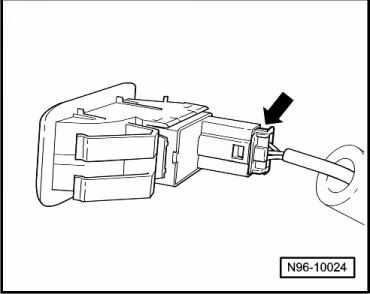

-	Steckverbindung -Pfeil- trennen.

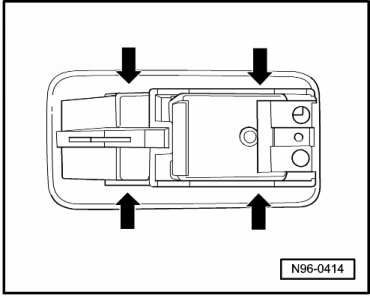

-	Rastnasen -Pfeile- entriegeln und den Schalter aus dem Einbaurahmen herausnehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
