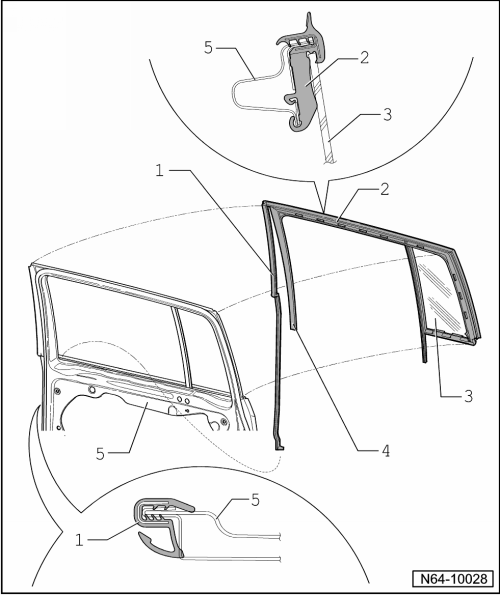

Hinweis| Die Darstellung erfolgt für die rechte Seite. Für die linke Seite ist sinngemäß daraus abzuleiten. |
| 1 - | Türfugendichtung |
| Bestandteil der Fensterführung |
| 2 - | Fensterführung |
| auf den Türflansch aufgesteckt und im oberen und im hinteren seitlichen Bereich in der Tür verrastet |
| 3 - | Scheibe fest stehend |
| Bestandteil der Fensterführung |
| 4 - | Fensterführung seitlich |
| 5 - | Tür/Türflansch |
Berechnung des Übersetzungsverhältnisses "i"
Beispiel:
6. Gang
Achsantrieb
treibendes Rad
ZG1
= 46
ZA1
= 24
getriebenes Rad
ZG2
= 33
ZA2
= 70
...
Übersicht über die Steckverbindungen am Radio "RCD 210"
1 -
Mehrfachsteckverbindung 1, 8-fach, Lautsprecherausgänge
Kontaktbelegung
→ Stromlaufpläne, Fehlersuche Elektrik und Einbauorte
2 -
Mehrfachsteckverbindung 2, 8-fach, Spann ...
