Hinweis
|
Ausbauen
- | Außenspiegel ausbauen → Kapitel |
- | Türscheibe ausbauen → Kapitel |

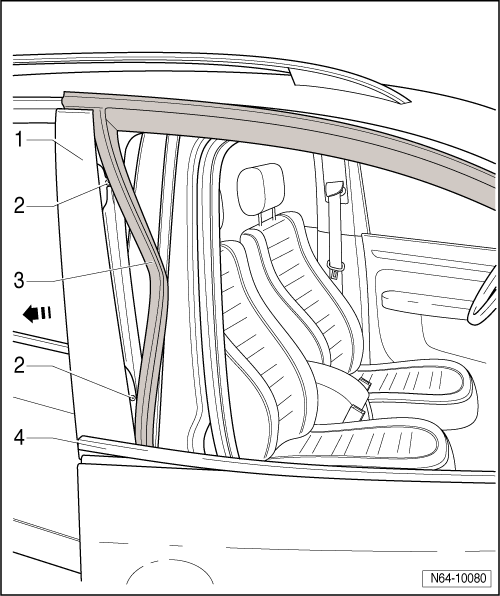

- | Heben Sie die Fensterschaftabdichtung -4- vorsichtig und gleichmäßig vom Türflansch nach oben ab. |
- | Ziehen Sie die Fensterführung -3- aus der Aufnahme heraus. |
- | Drehen Sie die Schrauben -2- heraus und ziehen Sie die Blende -1- in Richtung Säule B -Pfeilrichtung- ab. |
- | Ziehen Sie die Fensterführung -3- rundherum vom Türflansch ab. |
Einbauen
Hinweis
|
Aggregateträger - Montageübersicht
Hinweis
Die Darstellung erfolgt für die rechte Seite. Für die linke Seite
ist sinngemäß daraus abzuleiten.
1 -
Schraube
elf Stück
8 Nm
2 ...
Batterie ausbauen
Batterie abklemmen
→ Kapitel.
-
Die Wand des Batteriekastens in Pfeilrichtung nach oben
herausziehen.
...
