Volkswagen Touran Reparaturanleitung :: Fahrzeugdiagnosetester anschließen Golf Mj. 1998 - 2003

Volkswagen Touran Reparaturanleitung / Elektrische Anlage Allgemeine Informationen / Leitungen / Fahrzeugdiagnose-, Mess- und Informationssysteme / Fahrzeugdiagnosetester anschließen Golf Mj. 1998 - 2003

-	Ziehen Sie die Handbremse an.

-	Bei Fahrzeugen mit Automatikgetriebe bringen Sie den Wählhebel in die Stellung "P" oder "N".

-	Bei Fahrzeugen mit Schaltgetriebe bringen Sie den Schalthebel in die Leerlaufstellung.

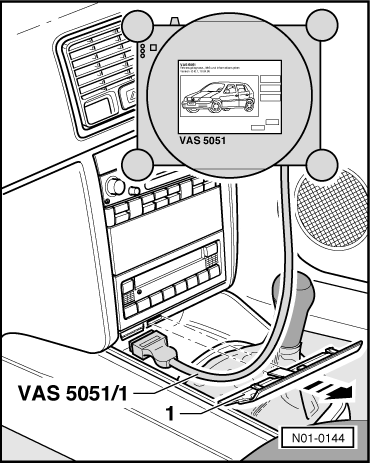

-	Ziehen Sie die Verkleidung -1- in Pfeilrichtung heraus.

-	Schließen Sie den Fahrzeugdiagnosetester bei ausgeschalteter Zündung mit der Diagnoseleitung am Diagnoseanschluss -Pfeil- des Fahrzeuges an.

-	Schalten Sie die Zündung ein.

-	Schalten Sie alle elektrischen Verbraucher aus.

Hinweis

Der Anschluss aller anderen und folgenden Fahrzeugdiagnose-, Mess- u. Informationssysteme bzw. Fahrzeugdiagnose- u. Serviceinformationssysteme erfolgt sinngemäß in der vorhergehend beschriebenen Reihenfolge.
