Volkswagen Touran Reparaturanleitung :: DVD-Spieler aus- und einbauen
Der DVD-Spieler ist im Ablagekasten in der Mittelkonsole unter der
aufklappbaren Armlehne eingebaut.
Ausbauen:
| Vor Beginn der Montagearbeiten führen Sie bitte folgende
Punkte durch: |
| - |
Schalten Sie die Zündung und alle elektrischen Verbraucher
aus und ziehen Sie den Zündschlüssel ab. |
| - |
Bauen Sie die Bedienungseinheit für Multimedia aus,
→ Kapitel. |
|
|
|
| - |

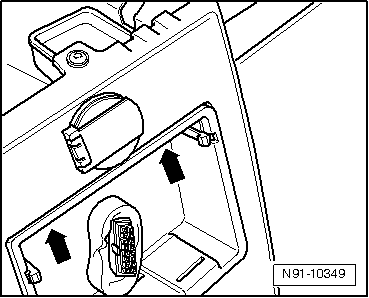

Greifen Sie an den mit -Pfeilen-
gekennzeichneten Stellen den Befestigungsrahmen für die
Bedienungseinheit in der Mittelkonsole und clipsen Sie ihn
heraus. |
|
|
|
| - |

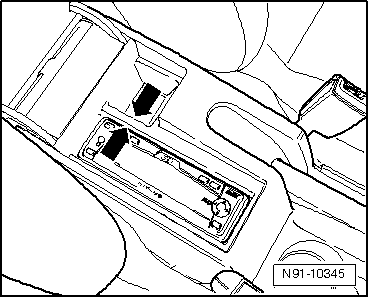

Greifen Sie mit einer Hand durch die Montageöffnung der
Bedienungseinheit und drücken Sie den DVD-Spieler nach oben,
gleichzeitig ziehen Sie mit der anderen Hand den Ablagekasten
mit dem eingebauten DVD-Spieler an den mit
-Pfeilen- gekennzeichneten Stellen nach oben heraus. |
| - |
Ziehen Sie die Steckverbindung auf der Geräterückseite ab. |
 Hinweis
| Die Befestigungsklammern des Ablagekastens, die beim Ausbau
in die Mittelkonsole fallen, nehmen Sie bitte unbedingt aus der
Mittelkonsole heraus. |
|
|
|
| - |

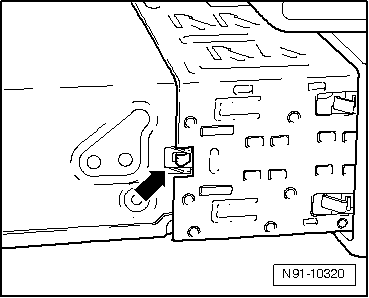

Drücken Sie die Verriegelung -Pfeil-
an beiden Seiten des DVD-Spielers. |
|
|
|
| - |

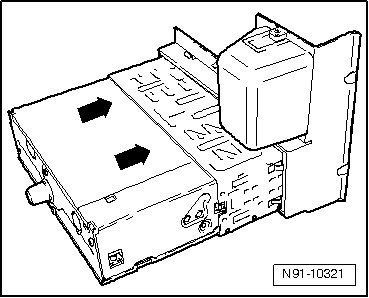

Schieben Sie den DVD-Spieler nach vorn in
-Pfeilrichtung- aus dem
Einbaurahmen heraus. |
|
|
|
Einbauen:

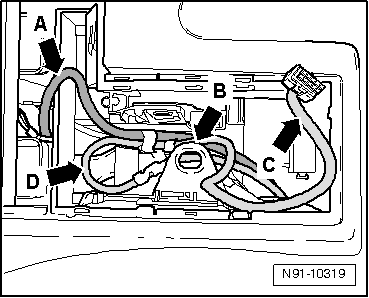

| Verlegen Sie die Leitungsverbindungen so, wie auf dem Bild
dargestellt. |
| "A" ist die Leitung zur Bedienungseinheit hinten in der
Mittelkonsole. Sie muss unbedingt oberhalb des Kunstoffhalters
verlegt werden. |
| "B", unter der Halterung des DVD-Spielers verlegen Sie die
Leitungen in Schlaufenform. |
| "C", verlegen Sie die Leitung zum DVD-Spieler so, dass sie
sich beim Einschieben des DVD-Spielers in die Mittelkonsole nach
vorn legt. |
| "D", den Leitungsüberschuss verlegen Sie als Schlaufe mit
möglichst großem Durchmesser wie abgebildet. |
Hinweis
| Das Verlegen der Leitungsverbindungen muss sorgfältig
durchgeführt werden, weil es sonst bei eingebautem DVD-Spieler
zu Problemen mit der Handbremsbetätigung kommt. |
| - |
Versehen Sie den Ablagekasten mit neuen Befestigungsklammern. |
|
|
|
| - |

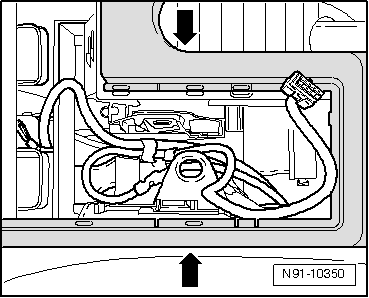

Schieben Sie den Ablagekasten mit eingebautem Einbaurahmen
des DVD-Spielers in die Mittelkonsole ein, dabei drücken Sie mit
einer Hand die Mittelkonsole leicht zusammen
-Pfeile-. Dabei wird eine
Vorspannung erzeugt, die das sichere Einrasten der
Befestigungsclipse des Ablagekastens in der Mittelkonsole
gewährleisten. |
|
|
|
| - |

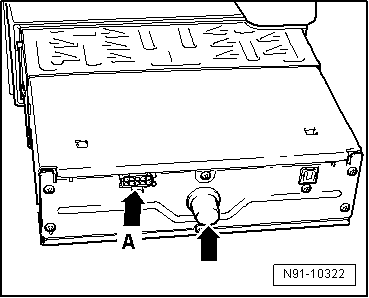

Stecken Sie am DVD-Spieler den Gummianschlagpuffer
-Pfeil- auf. Die Leitungsverbindung
für den DVD-Spieler stecken Sie auf den Anschluss-A-
auf. |
| - |
Schieben Sie den DVD-Spieler vorsichtig in den Einbaurahmen
in der Mittelkonsole ein. Beobachten Sie dabei hinten an der
Mittelkonsole durch die Montageöffnung der ausgebauten
Bedienungseinheit, wie sich die Leitungsverbindungen unterhalb
des DVD-Spielers verlegen, ggf. korrigieren Sie die Verlegung. |
| - |
Schieben Sie bei korrekter Leitungsverlegung den DVD-Spieler
in den Einbaurahmen ein, bis er hörbar einrastet. |
| - |
Prüfen Sie abschließend die Funktionsfähigkeit des
Multimediasystems. |
|
|
|
