Volkswagen Touran Reparaturanleitung :: Druckschalter für Klimaanlage -F129-

Volkswagen Touran Reparaturanleitung / Klimaanlage mit Kältemittel R134a / Allgemeines zum Kältemittelkreislauf / Schalter und Geber am Kältemittelkreislauf und zugehörige Anschlüsse / Druckschalter für Klimaanlage -F129-

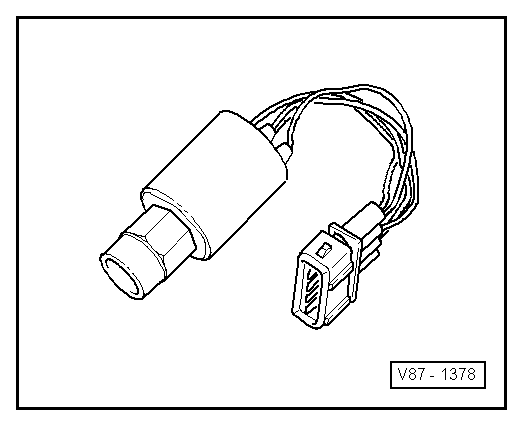

Dieser Druckschalter hat 3 Funktionen:

1. Schaltet den Kühlerlüfter bei Druckanstieg (ca. 16 bar) im Kältemittelkreislauf in die nächsthöhere Stufe.

2. Schaltet bei zu großem Druck (ca. 32 bar) die Klimaanlage ab (z. B. wegen mangelnder Motorkühlung).

3. Schaltet bei zu geringem Druck (ca. 2 bar) die Klimaanlage ab (z. B. bei Kältemittelverlust).

Hinweis

Der Druckschalter für Klimaanlage -F129- ersetzt den Hochdruckschalter für Klimaanlage -F23-, den Niederdruckschalter für Klimaanlage -F73- und den Hochdruckschalter für Magnetkupplung -F118-.
