Volkswagen Touran Reparaturanleitung :: Drosselklappensteuereinheit -J338- aus- und einbauen

Ausbauen
Motorabdeckung ausbauen → Kapitel.
Geräuschdämpfung ausbauen:
   Golf, Golf Plus, Golf Cabrio, Passat 2006, Passat Variant 2006, Polo, Touran → Karosserie-Montagearbeiten Außen; Rep.-Gr.50
   Passat 2011, Passat Variant 2011 → Karosserie-Montagearbeiten Außen; Rep.-Gr.66

Luftführungsschlauch ausbauen, dazu Schlauchschellen -1- und -2- lösen.
  Drosselklappensteuereinheit -J338- aus- und einbauen
Schrauben -Pfeile- herausdrehen.
Kühlmittelschlauch -3- frei legen.
Schlauchschelle -2- lösen.
Elektrische Steckverbindung -1- am Ladedruckgeber -G31- trennen und Luftführungsrohr abnehmen.
  Drosselklappensteuereinheit -J338- aus- und einbauen

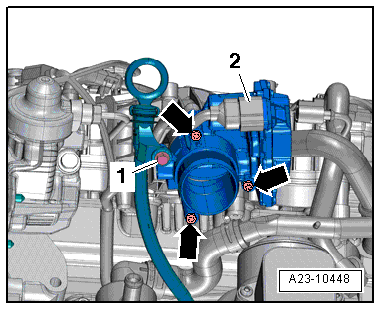

Elektrische Steckverbindung -2- trennen.
Schraube -1- für Führungsrohr für Ölmessstab herausdrehen.
Schrauben -Pfeile- herausdrehen, Drosselklappensteuereinheit -J338- abnehmen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:
Anzugsdrehmoment → Pos.
  Hinweis

Den O-Ring ersetzen.
