Volkswagen Touran Reparaturanleitung :: Dichtflansch mit Geberrad auspressen

Bauen Sie das Getriebe aus → Rep.-Gr.34.
Bauen Sie das Schwungrad aus. → Kapitel

Zwischenblech am Dichtflansch und an den Passstiften aushängen -Pfeile-.
  Dichtflansch mit Geberrad auspressen
Kurbelwelle an der Schraube für Zahnriemenrad drehen, bis die Kurbelwelle auf "OT" Zyl. 1 steht.
Bauen Sie die Ölwanne aus → Kapitel.
  Hinweis

Zum besseren Verständnis werden die Arbeitsabläufe bei ausgebautem Motor abgebildet.
Die Arbeitsabläufe bei eingebautem Motor und ausgebautem Getriebe sind identisch.
  Dichtflansch mit Geberrad auspressen

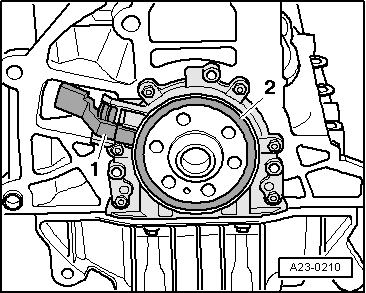

Motordrehzahlgeber -G28- ausbauen -1- → Kapitel .
  Dichtflansch mit Geberrad auspressen
Schrauben -1 ... 6- für Dichtflansch herausdrehen.
  Hinweis

  Dichtflansch mit Geberrad auspressen
Der Dichtflansch wird gemeinsam mit dem Geberrad von der Kurbelwelle gepresst.

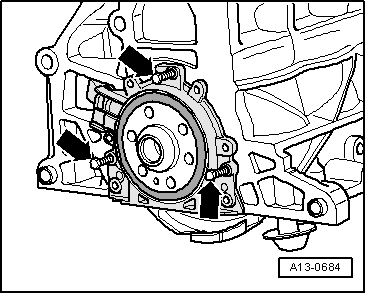

Zum Abpressen 3 Schrauben M 6 x 35 -Pfeile- abwechselnd jeweils maximal 1/2 Umdrehung in den Dichtflansch eindrehen.
Dichtflansch mit Geberrad abnehmen.
  Dichtflansch mit Geberrad auspressen
