Hinweis

Die Darstellung erfolgt für die rechte Seite. Für die linke Seite ist sinngemäß daraus abzuleiten.

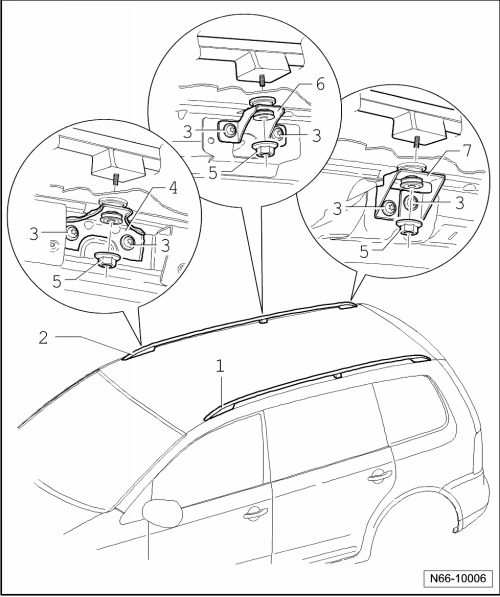

Dachreling - Montageübersicht

1 -	Dachreling links

aus- und einbauen → Kapitel

2 -	Dachreling rechts

aus- und einbauen → Kapitel

3 -

Schraube

6 Stück

20 Nm

4 -	Befestigungswinkel vorn

5 -	Sechskantmutter

3 Stück

20 Nm

6 -	Befestigungswinkel Mitte

7 -	Befestigungswinkel hinten
