Hinweis

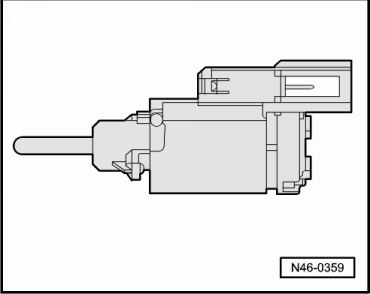

Nach einem Ausbau des alten Bremslichtschalter -F- (siehe Abbildung N46-0359), ist dieser durch einen neuen Bremslichtschalter (siehe Abbildung N46-10145) zu ersetzen.

Unterscheidungsmerkmale siehe → Anker.

Ausbauen

-	Verkleidung Fahrerseite ausbauen → Karosserie- Montagearbeiten Innen; Rep.-Gr.70.

-	Gegebenenfalls den Fußraumausströmer ausbauen → Heizung, Klimaanlage; Rep.-Gr.80.

-	Stecker vom Bremslichtschalter abziehen.

Der Ausbau des Bremslichtschalter -F- darf nur bei gedrücktem Stößel (nicht betätigtem Bremspedal) erfolgen, sonst wird die Verriegelung des Bremslichtschalter -F- beschädigt.

-	Bremslichtschalter -F- durch 45- Linksdrehung ausbauen.

Einbauen, einstellen und verriegeln

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

Da der alte Bremslichtschalter -F- nicht mehr verwendet werden darf, entfällt hier die Beschreibung.

Neuen Bremslichtschalter -F- → Kapitel einbauen, einstellen und verriegeln.
