Volkswagen Touran Reparaturanleitung :: Bordnetzsteuergerät -J519- aus und einbauen

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leitungen / Steuergeräte / Bordnetzsteuergerät -J519- aus und einbauen

Das Bordnetzsteuergerät -J519- ist unterhalb des Relaisträgers, im Fußraum auf der Fahrerseite eingebaut.

Der "Relaisträger am Bordnetzsteuergerät" ist unter das Bordnetzsteuergerät -J519- geclipst und kann einzeln ausgebaut werden.

Hinweis

Soll das Bordnetzsteuergerät -J519- ersetzt werden, muss in jedem Fall zum Auslesen der im Gerät gespeicherten Codierungen der Arbeitsablauf "Bordnetzsteuergerät codieren" durchgeführt werden → Kapitel.

Die folgenden Abbildungen zeigen den Ausbau an einem Linkslenker. Der Aus- und Einbau des Bordnetzsteuergerätes an einem Rechtslenker erfolgt sinngemäß spiegelverkehrt.

Ausbauen:

-	Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-	Relaisträger am Bordnetzsteuergerät ausbauen → Kapitel.

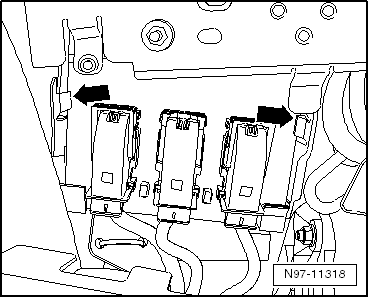

-	Drei Steckverbindungen entriegeln und trennen.

-	Beide Verriegelungen -Pfeile- drücken und das Bordnetzsteuergerät etwas nach unten schwenken.

-	Bordnetzsteuergerät nach unten und entgegen der Fahrtrichtung aus dem Halter ziehen.

Einbauen:

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

-	Bordnetzsteuergerät -J519- zuerst mit der Rückseite in den Halter einsetzen und es anschließend hochdrücken, bis es hörbar im Halter verrastet.

Bordnetzsteuergerät -J519- aus und einbauen

Bordnetzsteuergerät -J519- codieren

-	Bordnetzsteuergerät -J519- codieren → Fahrzeugdiagnosetester.

Bordnetzsteuergerät -J519- anpassen

-	Bordnetzsteuergerät -J519- anpassen → Fahrzeugdiagnosetester.

-	Eine der aufgelisteten Anpassungen auswählen.
