Volkswagen Touran Reparaturanleitung :: Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Volkswagen Touran Reparaturanleitung / Kommunikation / Lautsprecheranlagen / Mittel- und Hochtonlautsprecher vorn aus- und einbauen / Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

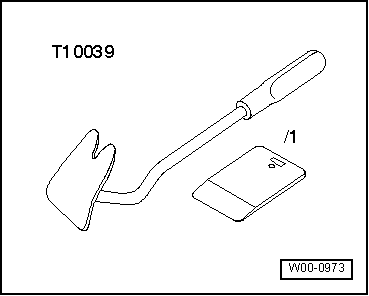

  Lösehebel -T10039/1-
  Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Ausbauen:

Einbauort der Mittel- und Hochtonlautsprecher ist in der Schalttafel links und rechts.
Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:
Schalten Sie die Zündung und alle elektrischen Verbraucher aus und ziehen Sie den Zündschlüssel ab.

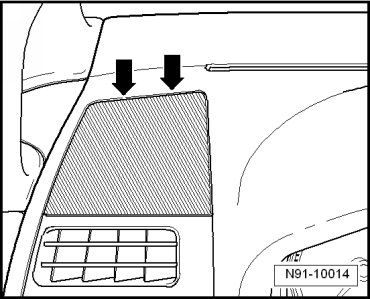

Hebeln Sie mit dem Lösehebel -T10039/1- die Lautsprecherblende an den mit -Pfeilen- gekennzeichneten Stellen vorsichtig heraus.
  Mittel- und Hochtonlautsprecher vorn aus- und einbauen

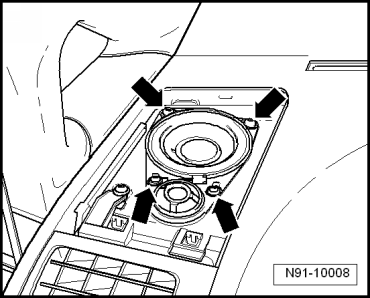

Schrauben Sie die Befestigungsschrauben -Pfeile- aus dem Lautsprecher heraus.
Trennen Sie die Steckverbindung am Lautsprecher.
Nehmen Sie den Lautsprecher heraus.
  Hinweis

Die Mittel- und Hochtonlautsprecher sind auf jeder Seite als eine Baueinheit konzipiert. Bei einem defektem Lautsprecher muss die Baueinheit mit Mittel- und Hochtonlautsprecher ersetzt werden.
  Mittel- und Hochtonlautsprecher vorn aus- und einbauen

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
