Volkswagen Touran Reparaturanleitung :: Befestigung B+-Leitung am Generator

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Anlasser, Stromversorgung, GRA / Drehstromgenerator / Befestigung B+-Leitung am Generator

Vorsicht!

Wenn die B+-Leitung nicht mit dem angegebenen Anzugsdrehmoment befestigt wird, bestehen die folgenden Gefahren:

Die Batterie wird nicht vollständig geladen.

Komplettausfall der Fahrzeugelektrik/-elektronik (Liegenbleiber).

Brandgefahr auf Grund von Funkenbildung.

Schäden durch Überspannungen an elektronischen Bauteilen und Steuergeräten.

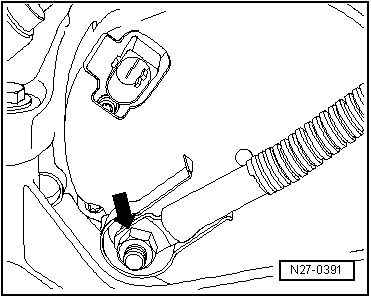

-	Befestigungsmutter der B+-Leitung -Pfeil- mit 15 Nm anziehen.
