Volkswagen Touran Reparaturanleitung :: Ausströmer Beifahrer- bzw. Fahrerseite aus- und einbauen

Volkswagen Touran Reparaturanleitung / Heizung, Klimaanlage / Klimaanlage / Luftführung / Ausströmer Beifahrer- bzw. Fahrerseite aus- und einbauen

Hinweis

Das Ausbauen der Ausströmer auf beiden Seiten ist identisch, nur seitenverkehrt.

Um Beschädigungen an der Schalttafel zu vermeiden, beim Aushebeln eine Unterlage verwenden.

Ausbauen

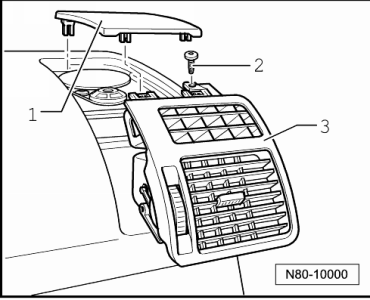

-	Lautsprecherabdeckung -1- aus der Schalttafel ausclipsen.

-	Schraube -2- herausdrehen.

-	Ausströmer -3- aus der Schalttafel herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge.
