Volkswagen Touran Reparaturanleitung :: Außenspiegel aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Außen / Außenausstattung / Außenspiegel - Fahrzeuge 08.2010 / Außenspiegel aus- und einbauen

Hinweis

Der Aus- und Einbau erfolgt nur für den linken Außenspiegel. Der Aus- und Einbau des rechten Außenspiegels ist sinngemäß daraus abzuleiten.

Ausbauen

Ausbauen

-	Bauen Sie die Verkleidung Tür vorn, Fahrerseite aus → Karosserie- Montagearbeiten Innen; Rep.-Gr.70

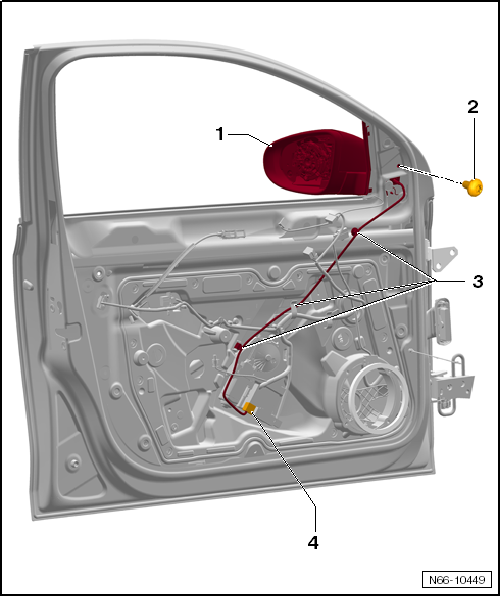

-	Lösen Sie die Kabelbinder -3- und trennen Sie die Steckverbindung -4- für den Außenspiegel -1-.

-	Drehen Sie die Schraube -2- heraus.

-	Nehmen Sie den Außenspiegel -1- ab und führen Sie die Leitung durch die Öffnung in der Tür.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

-	Anzugsdrehmomente der Schraube -2- 10 Nm.

Bevor Sie die Türverkleidung montieren, ist eine Funktionsprüfung durchzuführen.
