Volkswagen Touran Reparaturanleitung :: Antennenverstärker über den Seitenscheiben aus- und einbauen

Volkswagen Touran Reparaturanleitung / Kommunikation / Antennenanlagen / Antennenverstärker über den Seitenscheiben aus- und einbauen

Ausbauen:

Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:
Schalten Sie die Zündung und alle elektrischen Verbraucher aus und ziehen Sie den Zündschlüssel ab.
Zum Ausbau der Antennenverstärker muss der Formhimmel abgesenkt werden, → Karosserie-Montagearbeiten Innen; Rep.-Gr.70

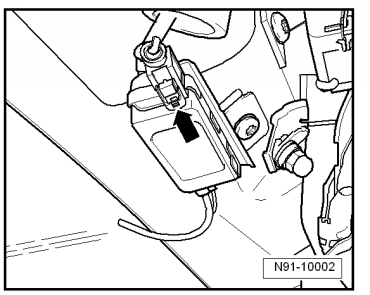

Entriegeln Sie die Steckverbindung und ziehen sie diese ab -Pfeil-.
  Antennenverstärker über den Seitenscheiben aus- und einbauen

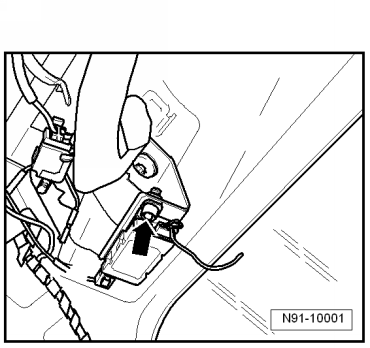

Drehen Sie die Befestigungsschraube -Pfeil- heraus.
Beim Abnehmen des Antennenverstärkers trennen Sie die Steckverbindung zur Seitenscheibe.
  Hinweis

Gehen Sie beim Trennen der Leitungsverbindung vom Antennenverstärker zur Seitenscheibe bitte mit entsprechender Umsicht vor. Die Leitungsverbindung ist mechanisch sehr empfindlich. Eine an der Seitenscheibe abgerissene Antennenleitung kann nicht repariert werden. Die Seitenscheibe muss komplett ersetzt werden.
Werden mehrere Antennenverstärker ausgebaut, kennzeichnen Sie bitte die Zugehörigkeit der einzelnen Verstärker zu ihrem Einbauort.
  Antennenverstärker über den Seitenscheiben aus- und einbauen

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge!
Beim Einbau achten Sie bitte darauf, dass die Verstärker wieder auf die Stellen montiert werden, auf denen sie auch vor dem Ausbau montiert waren.
