Volkswagen Touran Reparaturanleitung :: Anschluss für externe Audioquellen 06/2006

Volkswagen Touran Reparaturanleitung / Kommunikation / Anschluss für externe Audioquellen 06/2006

  Hinweis

Zusätzliche Informationen, → Bedienungsanleitungen.
Wird die Batterie wieder angeklemmt, denken Sie bitte daran die Fahrzeugausstattungen (Radio, Uhr, Komfortelektrik usw.) entsprechend des Reparaturleitfadens und/oder der Bedienungsanleitung zu prüfen.
Der Anschluss für externe Audioquellen ist im Handschuhkastenfach anstelle der Handschuhkastenleuchte verbaut.

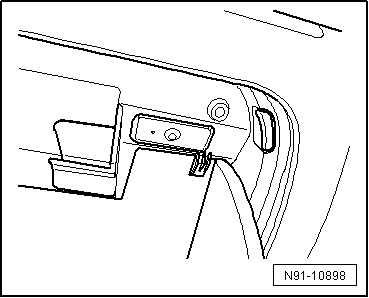

Einbauort des Anschlusses für externe Audioquellen
  Anschluss für externe Audioquellen 06/2006

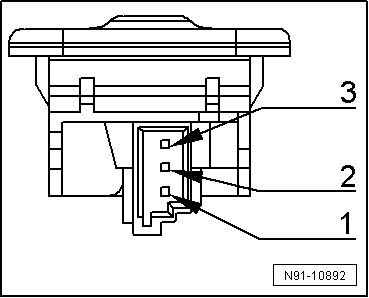

Pinbelegung des Anschlusses für externe Audioquellen

1 -  Audiosignal Links
2 -  Spannungsversorgung, Klemme 31 Minus
3 -  Audiosignal Rechts
  Pinbelegung des Anschlusses für externe Audioquellen

Anschluss für externe Audioquellen aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

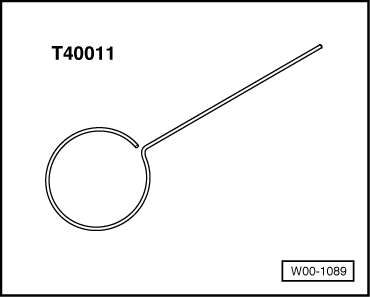

T40011 Montagewerkzeug
Öffnen Sie die Handschuhfachklappe.
  Anschluss für externe Audioquellen aus- und einbauen

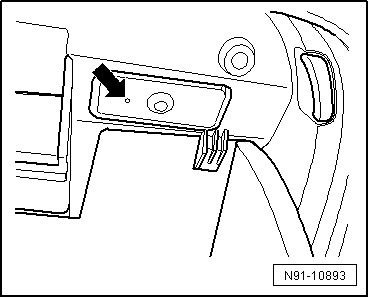

Stecken Sie das Entriegelungswerkzeug in die vorgesehene Öffnung -Pfeil-.
Clipsen Sie den Anschluss für externe Audioquellen aus der Halterung.
Trennen Sie die Steckverbindung.
Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
  Anschluss für externe Audioquellen aus- und einbauen
