Volkswagen Touran Reparaturanleitung :: Anschlüsse mit Ventil für Schalter am Kältemittelkreislauf

Volkswagen Touran Reparaturanleitung / Klimaanlage mit Kältemittel R134a / Allgemeines zum Kältemittelkreislauf / Schalter und Geber am Kältemittelkreislauf und zugehörige Anschlüsse / Anschlüsse mit Ventil für Schalter am Kältemittelkreislauf

ACHTUNG!

Es besteht Gefahr durch Vereisung.

Bei nicht entleertem Kältemittelkreislauf wird Kältemittel austreten.

Das Kältemittel muss vor dem Ausbau des Ventils -C- abgesaugt werden. Wird der Kältemittelkreislauf nach dem Absaugen innerhalb von 10 Minuten nicht geöffnet, kann durch Nachverdampfung Druck im Kältemittelkreislauf entstehen. Kältemittel nochmals absaugen.

Unterschiedliche Gewinde für Schalter an Hochdruck- und Niederdruckseite.

Es dürfen nur Ventile und O-Ringe verwendet werden, die beständig gegen Kältemittel R134a und zugehörige Kältemittelöle sind.

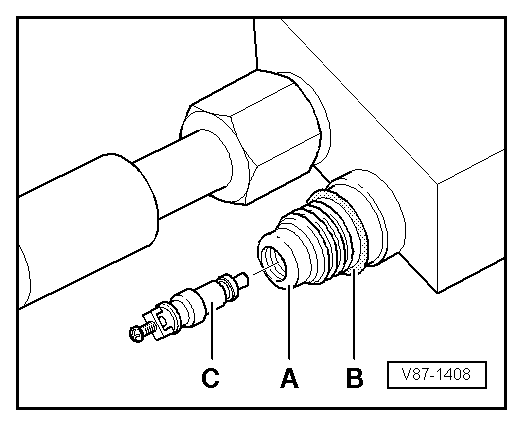

A -	Anschluss (eingelötet)

B -

O-Ring

C -	Ventil (mit O-Ring)

Anschlüsse mit Ventil für Schalter am Kältemittelkreislauf
