Volkswagen Touran Reparaturanleitung :: Absaug- und Füllventil hochdruckseitig

Volkswagen Touran Reparaturanleitung / Klimaanlage mit Kältemittel R134a / Allgemeines zum Kältemittelkreislauf / Absaug- und Füllventile für Schnellkupplungen der Klima-Service-Station am Kältemittelkreislauf / Absaug- und Füllventil hochdruckseitig

Hinweis

Drehmomentschlüssel -V.A.G 1783- mit "Einsteckknarre 1/4" -VAS 6234-

Passender Steckeinsatz -T10364- zum Lösen des Ventileinsatzes → Abb.

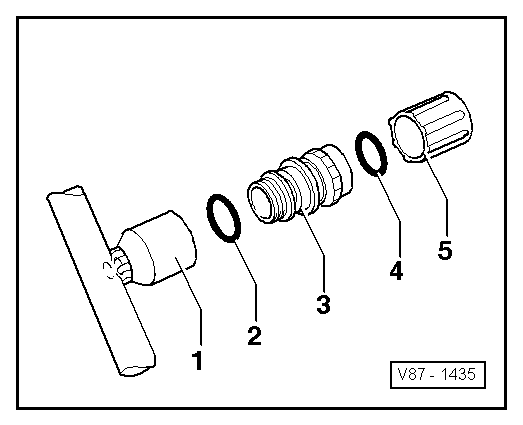

1 -	Sockel mit Außen- oder Innengewinde

2 -	O-Ring: 10,8 mm; 1,8 mm Kennzeichnung: schwarz oder farbig

3 -	Ventil mit Außengewinde M12 x 1,5 mm und Nut für O-Ring (7 +- 1 Nm)

4 -	O-Ring für Kappe, 10,8 mm; 1,8 mm Kennzeichnung: schwarz oder farbig

5 -

Kappe
