Volkswagen Touran Reparaturanleitung :: Ablagefach im Formhimmel aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Innenausstattung / Ablagen, Abdeckungen und Blenden / Ablagefach im Formhimmel aus- und einbauen

Ausbauen

-	Bauen Sie die Leuchteneinheit im Ablagefach aus → Elektrische Anlage; Rep.-Gr.96

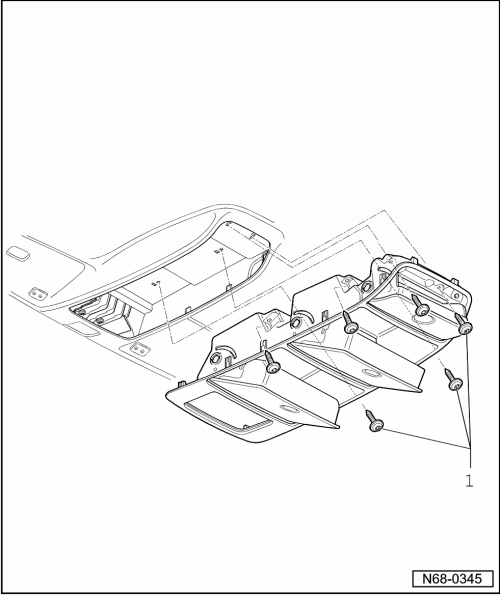

-	Öffnen Sie die drei Ablagefächer und drehen Sie die sechs Schrauben -1- heraus (2 Nm).

-	Ziehen Sie das Ablagefach aus dem Formhimmel heraus.

Ausbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
