Volkswagen Touran Handbücher

Volkswagen Touran Reparaturanleitung :: Abgasanlage spannungsfrei einrichten, Golf, Golf Cabrio, Golf Plus, Touran, Passat

Volkswagen Touran Reparaturanleitung / 4- Zyl. Dieselmotor ( 1,6 1 -Motor, Common Rail) / Abgasanlage / Abgasrohre/Schalldämpfer / Abgasanlage spannungsfrei einrichten, Golf, Golf Cabrio, Golf Plus, Touran, Passat

Der Motor muss kalt sein

Verschraubungen -3 und 4- der Klemmhülse vorn -1- lösen.
Klemmhülse vorn -1- zur Markierung -A- auf dem Abgasvorrohr -2- ausrichten (-Pfeil- zeigt in Fahrtrichtung).
Maß -a- = → Kapitel
Die Verschraubungen müssen rechts sein und dürfen nicht über die Unterkante der Klemmhülse hinausragen.
  Abgasanlage spannungsfrei einrichten, Golf, Golf Cabrio, Golf Plus, Touran, Passat

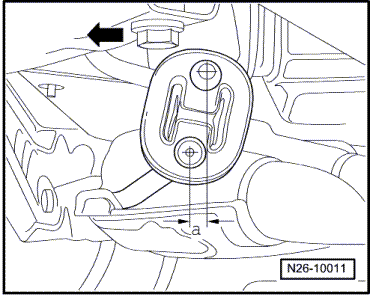

Den Nachschalldämpfer so weit nach vorn, in die Klemmhülse schieben, bis das Maß -a- zwischen Aufhängung/Karosserie und Aufhängung/Nachschalldämpfer von 15 ... 17 mm erreicht ist. -Pfeil- zeigt in Fahrtrichtung.
Nachschalldämpfer waagerecht ausrichten.
In diesem Zustand Verschraubungen der Klemmhülse festziehen. Einbaulage und Anzugsdrehmoment → Kapitel.
  Abgasanlage spannungsfrei einrichten, Golf, Golf Cabrio, Golf Plus, Touran, Passat
