Volkswagen Touran Reparaturanleitung :: Abdeckung aus- und einbauen

Volkswagen Touran Reparaturanleitung / Zusatzheizung / Zusatzheizung Thermo Top V aus- und einbauen / Stand-/Zusatzheizung zerlegen und zusammenbauen / Abdeckung aus- und einbauen

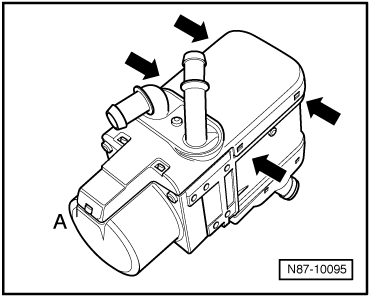

-	Markieren Sie die Einbaulage der Wasserstutzen und bauen Sie diese aus (Schraube 4 Nm).

-	Clipsen Sie die Abdeckung an den -Pfeilen- aus und ziehen die Abdeckung über die Rastnase -A-.

-	Der Einbau erfolgt in umgekehrter Reihenfolge.
