Volkswagen Touran Reparaturanleitung :: Übersicht über das System "Interface für externe Multimediageräte"

Volkswagen Touran Reparaturanleitung / Kommunikation / Interface für externe Multimediageräte -R215 / Übersicht über das System "Interface für externe Multimediageräte"

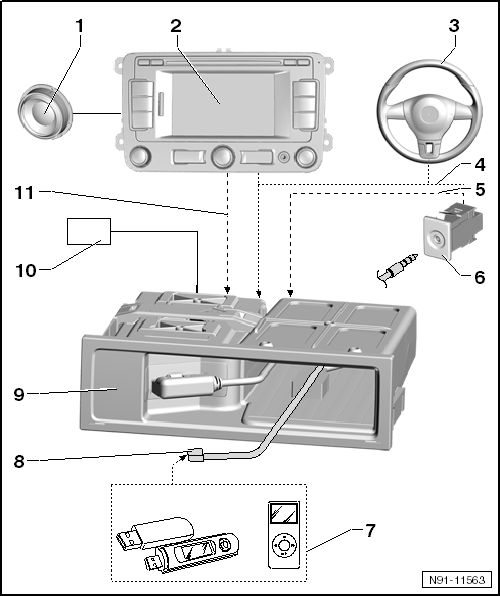

Übersicht über das System

1 -  Lautsprecheranlage vom Radio bzw. Radio-Navigationssystem
2 -  Radio bzw. Radio-Navigationssystem
3 -  Multifunktionslenkrad
4 -  CAN-Bus
5 -  NF-Leitung
Über diese Leitungsverbindung läuft das Audiosignal des an der AUX-In-Buchse angeschlossenen Geräts in das Steuergerät für Multimediasystem.
6 -  - Anschluss für externe Audioquellen -R199-
weitere Informationen zum Anschluss für externe Audioquellen → Kapitel
7 -  Eingabegeräte zum Anschluss an das Steuergerät für Multimediasystem
MP3-Player
Datensticks
iPod-Player
Anschluss an das Steuergerät für Multimediasystem über USB-Port
8 -  Leitungsverbindung zum Steuergerät für Multimediasystem
in Form von spezifischen Adapterkabeln je nach anzuschließendem Gerät
9 -  Interface für externe Multimediageräte -R215-
aus- und einbauen → Kapitel
10 -  Anschluss Versorgungsspannung plus und minus für Steuergerät für Multimediasystem
11 -  NF-Leitung
Über diese Leitungsverbindung läuft das Audiosignal des an der "AUX In"-Buchse angeschlossenen Geräts vom Steuergerät für Multimediasystem in den AUX-Eingang des Radiogeräts bzw. Radio-Navigationssystems.
