Schweiß- und Richtarbeiten an tragenden und radführenden Bauteilen der Radaufhängung sind nicht zulässig |
Selbstsichernde Muttern immer ersetzen. |
Korrodierte Schrauben/Muttern immer ersetzen. |
Gummimetalllager haben einen begrenzten Verdrehbereich. Ziehen Sie deshalb die Schraubverbindungen an den Bauteilen mit Gummimetalllagern erst dann fest, wenn das Radlagergehäuse angehoben ist (Leergewichtslage) → Kapitel. |

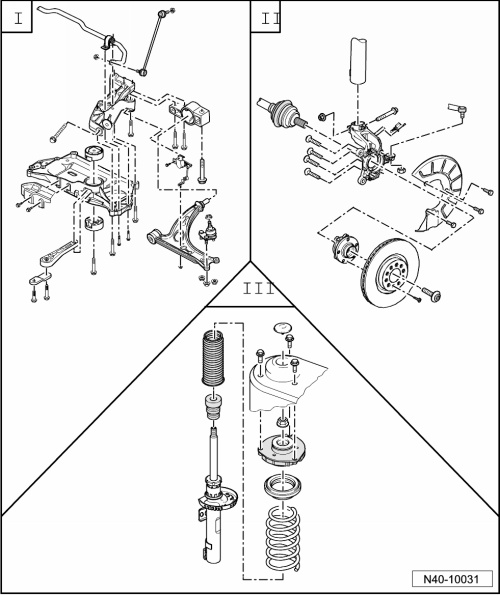

I - | Montageübersicht: Aggregateträger, Stabilisator, Achslenker → Kapitel |
II - | Montageübersicht: Radlagerung → Kapitel |
III - | Montageübersicht: Federbein → Kapitel |
III - | Montageübersicht: Federbein für adaptive Fahrwerksregelung DCC → Kapitel |
|
ABS Mark 60 EC (ABS/EDS/ASR/ESP) ab KW 22/10, Linkslenker
1 -
Steuergerät für ABS -J104-
Einbauort: an der im Motorraum rechts.
Steckverbindung nicht vor erfolgter Eigendiagnose trennen. Vor dem
Trennen der Steckverbindung die Zündung ausschalten.
...
Schalthebel und Schaltgehäuse in Stand setzen (bis 10.06)
Hinweis
Lagerstellen und Gleitflächen fetten.
Fett für Schaltbetätigung über den
→ Elektronischen Teilekatalog (ETKA) zuordnen.
1 -
Sicherungsscheibe
...
