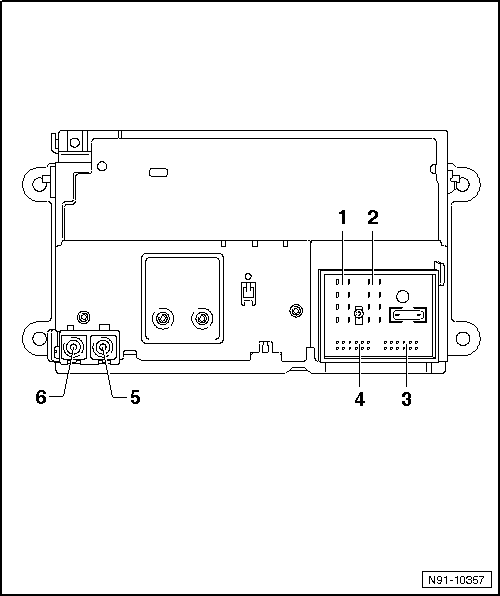

Übersicht der Steckverbindungen am Radiogerät

1 -	Mehrfachsteckverbindung 1, 8-fach, Lautsprecherausgänge

Kontaktbelegung, → Kapitel

2 -	Mehrfachsteckverbindung 2, 8-fach, Spannungsversorgung, CAN-Bus, Telefonstummschaltung

Kontaktbelegung, → Kapitel

3 -	Mehrfachsteckverbindung 3, 12-fach, Telefonsignaleingang

Kontaktbelegung, → Kapitel

4 -	Mehrfachsteckverbindung 4, 12-fach, CD-Wechslersteuerung und CD-Audio-Eingangssignale

Kontaktbelegung, → Kapitel

5 -	Steckverbindung 5, Antennenanschluss

Steckerfarbe beige

Anschluss für Antennenleitung zur Antenne in der Seitenscheibe hinten

6 -	Steckverbindung 6, Antennenanschluss

Steckerfarbe transparent

Anschluss für Antennenleitung zur Antenne in der Seitenscheibe hinten

Mehrfachsteckverbindung 1, 8-fach, Lautsprecherausgänge

1 -	Lautsprecher hinten rechts, plus

2 -	Lautsprecher vorn rechts, plus

3 -	Lautsprecher vorn links, plus

4 -	Lautsprecher hinten links, plus

5 -	Lautsprecher hinten rechts, minus

6 -	Lautsprecher vorn rechts, minus

7 -	Lautsprecher vorn links, minus

8 -	Lautsprecher hinten links, minus

Mehrfachsteckverbindung 1, 8-fach, Lautsprecherausgänge

Mehrfachsteckverbindung 2, 8-fach, Spannungsversorgung, CAN-Bus, Telefonstummschaltung

9 -

Can High

10 -

Can Low

11 -	Telefon Stummschaltung

12 -	Minusanschluss, Klemme 31

13 -	nicht belegt

14 -	nicht belegt

15 -	Plusanschluss, Klemme 30

16 -	Steuersignal für Diebstahlsicherung, SAFE

Mehrfachsteckverbindung 2, 8-fach, Spannungsversorgung, CAN-Bus, Telefonstummschaltung

Mehrfachsteckverbindung 3, 12-fach, Telefonsignaleingang

1-5 -

nicht belegt

6 -	Telefon NF-Signaleingang, minus

7-11 -

nicht belegt

12 -	Telefon NF-Signaleingang, plus

Mehrfachsteckverbindung 3, 12-fach, Telefonsignaleingang

Mehrfachsteckverbindung 4, 12-fach, CD-Wechslersteuerung und CD-Audio-Eingangssignale

1 -	Ausgang Kopfhörersignal rechts, plus

2 -	CD-Wechsler, linker und rechter Kanal, minus

3 -	Ausgang Kopfhörersignal, Audiomasse

4 -	CD-Wechsler, Spannungsversorgung, plus

5 -	Ausgang Kopfhörersignal links, plus

6 -	CD-Wechsler, Bus DATA OUT

7 -	nicht belegt

8 -	CD-Wechsler, linker Kanal, plus

9 -	CD-Wechsler, rechter Kanal, plus

10 -	CD-Wechsler, Steuersignal

11 -	CD-Wechsler, Bus DATA IN

12 -	CD-Wechsler, Bus CLOCK

Mehrfachsteckverbindung 4, 12-fach, CD-Wechslersteuerung und CD-Audio-Eingangssignale
