Volkswagen Touran Reparaturanleitung :: Zwölfkantschraube ohne Verrippung der Gelenkwellenverschraubung lösen und anziehen

Volkswagen Touran Reparaturanleitung / Fahrewerk, Achsen, Lenkung / Radaufhängung vorn, Gelenkwelle / Gelenkwellen aus- und einbauen / Zwölfkantschraube ohne Verrippung der Gelenkwellenverschraubung lösen und anziehen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

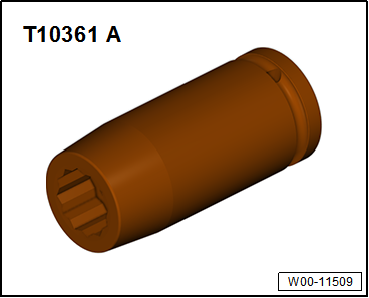

Steckeinsatz SW 24 -T10361A-
  Zwölfkantschraube ohne Verrippung der Gelenkwellenverschraubung lösen und anziehen

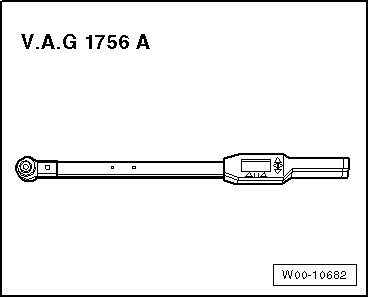

Drehwinkelschlüssel -V.A.G 1756 A-
  Zwölfkantschraube ohne Verrippung der Gelenkwellenverschraubung lösen und anziehen
Unterscheidungsmerkmal zwischen der Zwölfkantschraube mit Verrippung und der Zwölfkantschraube ohne Verrippung
Die Zwölfkantschrauben unterscheiden sich an der Auflagefläche -Pfeil A- und -Pfeil B-.
I -  Zwölfkantschraube mit Verrippung -Pfeil A-
II -  Zwölfkantschraube ohne Verrippung -Pfeil B-

Vorsicht!
Bei loser radseitiger Gelenkwellenverschraubung dürfen die Radlager nicht belastet werden.
Werden die Radlager durch das Eigengewicht des Fahrzeugs belastet, wird das Radlager vorgeschädigt. Die Radlagerlebensdauer ist dadurch geringer.
Die Schraube für Gelenkwelle darf maximal 90 gelöst werden, wenn das Fahrzeug auf den Rädern steht.
Fahrzeuge ohne Gelenkwelle dürfen nicht bewegt werden, da sonst das Radlager beschädigt wird. Soll ein Fahrzeug trotzdem bewegt werden, bitte folgendes Beachten:
Anstatt der Gelenkwelle ein Außengelenk einbauen.
Außengelenk mit 120 Nm festziehen.
Zwölfkantschraube lösen
Lösen Sie bei noch auf den Rädern stehendem Fahrzeug die Zwölfkantschraube mit Steckeinsatz SW 24 -T10361A- maximal 90, sonst wird das Radlager vorgeschädigt.
Fahrzeug soweit anheben, dass die Räder frei hängen.
Bremse betätigen (zweiter Monteur erforderlich).
  Zwölfkantschraube ohne Verrippung der Gelenkwellenverschraubung lösen und anziehen
Zwölfkantschraube -Pfeil- herausdrehen.
Zwölfkantschraube verschrauben
Ersetzen Sie die Zwölfkantschraube.
  Hinweis

Die Räder dürfen zum Anziehen der Gelenkwelle den Boden noch nicht berühren; das Radlager kann sonst vorgeschädigt werden.
Bremse betätigen (zweiter Monteur erforderlich).
Zwölfkantschraube mit 200 Nm anziehen.
Fahrzeug auf die Räder stellen.
Zwölfkantschraube 180 weiterdrehen.
