Volkswagen Touran Reparaturanleitung :: Wasserkasten-Stirnwand

Werkzeuge

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Drehmomentschlüssel -V.A.G 1783-
  Werkzeuge

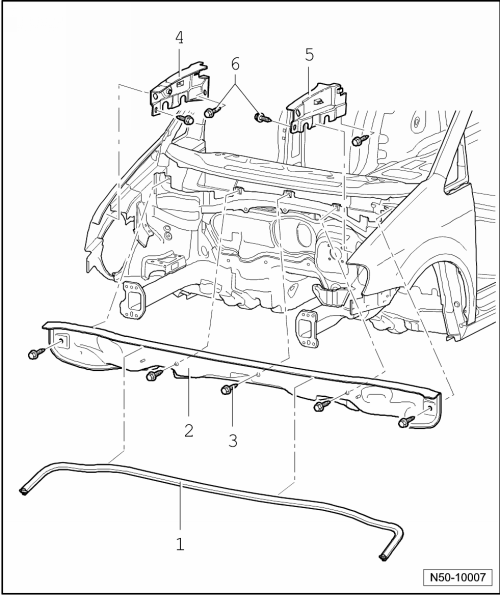

Wasserkasten-Stirnwand - Montageübersicht

Wasserkasten-Stirnwand - Montageübersicht

1 -  Dichtung
2 -  Stirnwand Mitte
3 -  Schraube
5 Stück
9 Nm
4 -  Stirnwand rechts
5 -  Stirnwand links
6 -  Schraube
4 Stück
9 Nm
