Volkswagen Touran Reparaturanleitung :: Warnsummer für Einparkhilfe

Das Steuergerät für Parklenkassistent -J791- übernimmt die Steuerung der Funktionen der Einparkhilfe und des Parklenkassistenten. Die akustischen Warnmeldungen des Parklenkassistenten erfolgen über die Warnsummer der Einparkhilfe (Warnsummer für Einparkhilfe hinten -H15- bzw. Warnsummer für Einparkhilfe vorn -H22-).
Der Aus- und Einbau und die Anpassungsmöglichkeiten der Warnsummer für Einparkhilfe hinten -H15- ist im Kapitel Einparkhilfe beschrieben → Kapitel "Warnsummer für Einparkhilfe".


Warnsummer für Einparkhilfe vorn -H22- aus- und einbauen

Der Warnsummer für Einparkhilfe vorn -H22- befindet sich unter der Schalttafel im Fahrerfußraum. Er ist oberhalb des Bordnetzsteuergeräts am Halter (Rack) des Relaisträgers befestigt.
Ausbauen:
Zündung und alle elektrischen Verbraucher ausschalten und Zündschlüssel abziehen.
Relaisträger Schalttafel links ausbauen → Kapitel.

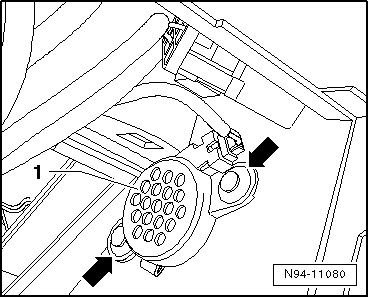

Stifte der beiden Spreizniete -Pfeile- herausziehen und den Warnsummer für Einparkhilfe vorn -H22--1-, unter Berücksichtigung der angeschlossenen Leitungslängen, abnehmen.
  Warnsummer für Einparkhilfe vorn -H22- aus- und einbauen

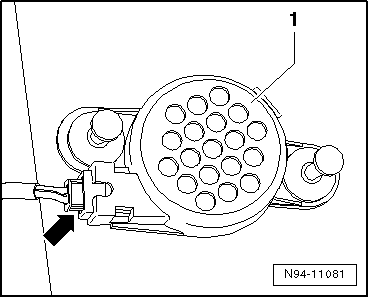

Steckverbindung -Pfeil- entriegeln und trennen und den Warnsummer für Einparkhilfe vorn -H22--1- aus dem Fahrzeug nehmen.
Einbauen:
Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
  Warnsummer für Einparkhilfe vorn -H22- aus- und einbauen

Warnsummer für Einparkhilfe vorn -H22- anpassen

Folgende Funktionen des Warnsummers für Einparkhilfe vorn -H22- können mit dieser Funktion angepasst werden:
Frequenz des Lautsprechers für Einparkhilfe vorn
Lautstärke des Lautsprechers für Einparkhilfe vorn
Warnsummer für Einparkhilfe vorn -H22- anpassen → Fahrzeugdiagnosetester.
