Volkswagen Touran Reparaturanleitung :: Warnlichtschalter -E3- aus- und einbauen

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - innen, Diebstahlshutz / Leuchten und Schalter in der Schalttafel / Warnlichtschalter -E3- aus- und einbauen

Hinweis

Im Warnlichtschalter -E3- ist die Kontrollleuchte für Warnblinkanlage -K6- integriert.

Ausbauen:

-	Zündung und alle elektrischen Verbraucher ausschalten.

-	Blende in der Schalttafelmitte ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.68.

-	Steckverbindung der Kontrollleuchte für Airbag aus Beifahrerseite -K145- trennen.

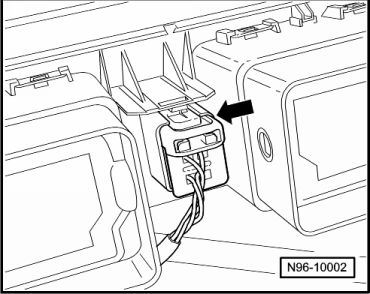

-	Steckverbindung vom Warnlichtschalter -E3--Pfeil- trennen.

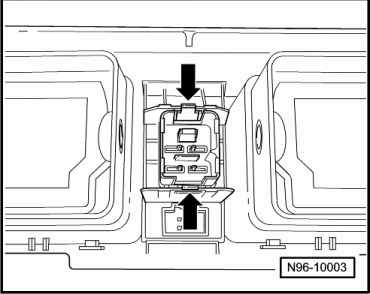

-	Rastnasen -Pfeile- entriegeln und den Warnlichtschalter -E3- herausnehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
