Volkswagen Touran Reparaturanleitung :: Verkleidung Säule B, unten, aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Verkleidungen, Dämpfungen / Säulenverkleidungen / Verkleidung Säule B, unten, aus- und einbauen

Hinweis

Der Aus- und Einbau ist für die rechte Fahrzeugseite beschrieben. Der Aus- und Einbau für die linke Seite erfolgt sinngemäß.

Ausbauen

Bauen Sie die Verkleidung Säule B, oben, aus, der Sicherheitsgurt, vorn, braucht nicht demontiert werden → Kapitel.

-	Ziehen Sie die Verkleidung Säule B, unten, aus den Aufnahmen in der Karosserie und dem Keder der Türdichtung heraus.

Hinweis

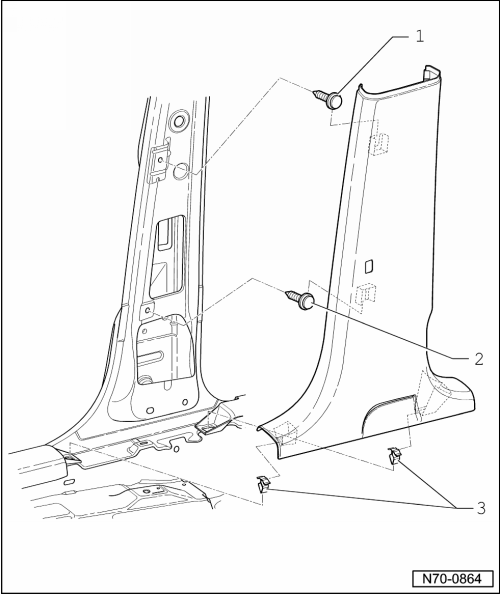

Zur besseren Übersicht sind die Befestigungsclipse -1- und -2- und die -klammern -3-in ausgebautem Zustand dargestellt.

Vor der Montage sind die Befestigungsclipse und -klammern auf Beschädigungen zu überprüfen und ggf. zu erneuern.

Verkleidung Säule B, unten, aus- und einbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
