Montageübersicht - Kühler/Kühlerlüfter, Golf, Golf Plus, Golf Cabrio, Passat, Touran

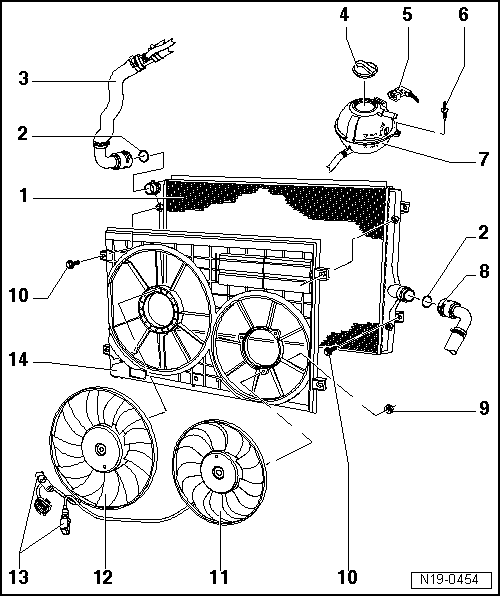

1 -  Kühler
aus- und einbauen → Kapitel
Nach dem Ersetzen das gesamte Kühlmittel erneuern
2 -  O-Ring
Bei Beschädigung ersetzen
3 -  Kühlmittelschlauch oben
4 -  Verschlussdeckel
Mit Kühlsystemprüfgerät -V.A.G 1274- und Adapter -V.A.G 1274/9- prüfen → Kapitel
5 -  Stecker
6 -  5 Nm
7 -  Ausgleichsbehälter
Dichtigkeitsprüfung des Kühlsystems mit Kühlsystemprüfgerät -V.A.G 1274- und Adapter -V.A.G 1274/8- durchführen → Kapitel
8 -  Kühlmittelschlauch unten
9 -  5 Nm
10 -  5 Nm
11 -  Nebenlüfter für Kühler
12 -  Hauptlüfter für Kühler
13 -  Stecker
14 -  Luftführungshutze



Kühlmittelschlauch mit Steckkupplung anschließen

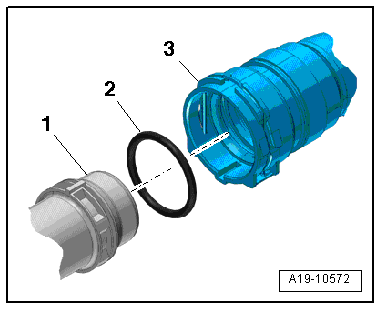

Alten O-Ring -2- im Kühlmittelschlauch -3- entfernen.
Neuen O-Ring mit Kühlmittel benetzen und im Kühlmittelschlauch einsetzen.
Kühlmittelschlauch bis zum hörbaren Einrasten am Anschluss -1- aufdrücken.
Kühlmittelschlauch nochmals nachdrücken und durch anschließendes Ziehen prüfen, ob die Steckkupplung richtig eingerastet ist.
