Volkswagen Touran Reparaturanleitung :: Verkleidung Säule A, Mitte, aus- und einbauen

Volkswagen Touran Reparaturanleitung / Karosserie- Montagearbeiten Innen / Verkleidungen, Dämpfungen / Säulenverkleidungen / Verkleidung Säule A, Mitte, aus- und einbauen

Hinweis

Der Aus- und Einbau ist für die rechte Fahrzeugseite beschrieben. Der Aus- und Einbau für die linke Seite erfolgt sinngemäß.

Zur besseren Übersicht ist die Schalttafel in der Abbildung nicht dargestellt.

Ausbauen

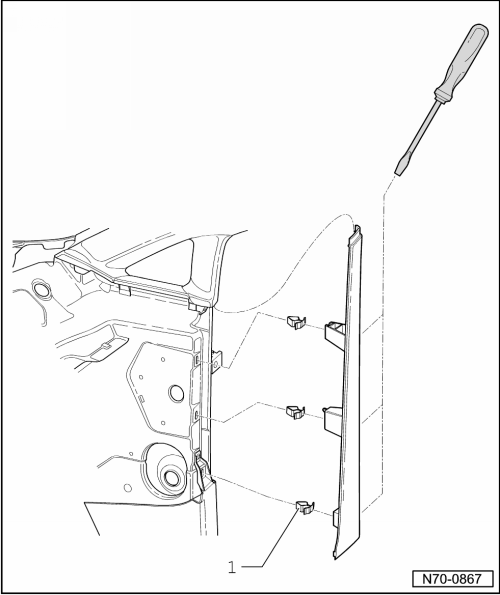

-	Hebeln Sie die Verkleidung Säule A, Mitte, mit einem Schraubendreher, im Bereich der Befestigungsklammern aus den Aufnahmen.

Hinweis

Zur besseren Übersicht sind die Befestigungsklammern -1- in ausgebautem Zustand dargestellt.

Verkleidung Säule A, Mitte, aus- und einbauen

Einbauen

-	Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Hinweis

Vor der Montage sind die Befestigungsklammern auf Beschädigungen zu überprüfen und ggf. zu erneuern.
