Volkswagen Touran Reparaturanleitung :: Verkleidung Fußraum aus- und einbauen

  Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Ausbauen

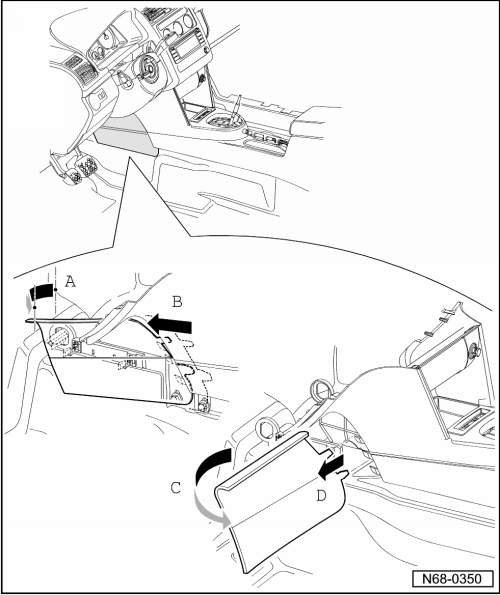

Ziehen Sie die Verkleidung im vorderen Bereich aus der Aufnahme -Pfeil A-.
Ziehen Sie die Verkleidung etwas nach vorn -Pfeil B-.
Schwenken Sie die Verkleidung nach außen -Pfeil C-.
Ziehen Sie die Verkleidung aus der Mittelkonsole heraus -Pfeil D-.

Ausbauen




Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
