Hinweis

Der Differenzdruckgeber -G 505- ermittelt den Beladungszustand des Partikelfilters.

Es werden unterschiedliche Messverfahren genutzt.

Das Bauteil behält die gleiche Bezeichnung.

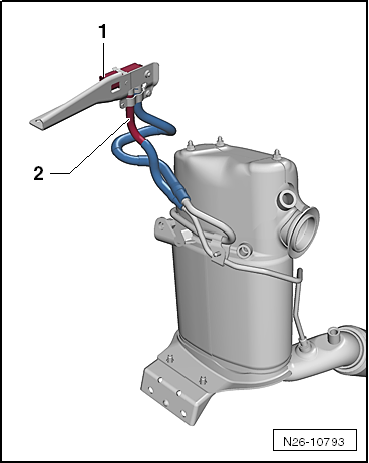

Verfahren 1 (Differenzdruckmessung)

Der Differenzdruckgeber -G 505- ist über 2 Rohrleitungen mit den Mess-Stellen vor und hinter dem Partikelfilter verbunden.

Montageübersicht-Lambdasonde → Pos..

Unterscheidungsmerkmale

1 -	Differenzdruckgeber -G 505- mit 2 Rohrleitungssystem

2 -	Abgaszuführung

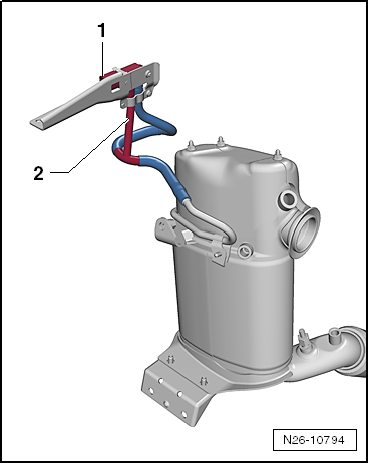

Verfahren 2 (Relativdruckmessung)

Der Differenzdruckgeber -G 505- ist über 1 Rohrleitung mit dem Partikelfilter verbunden.

Montageübersicht-Lambdasonde

Unterscheidungsmerkmale

1 -	Differenzdruckgeber -G 505- mit 1 Rohrleitungssystem

2 -	Frischluftzuführung
