Volkswagen Touran Reparaturanleitung :: Unterscheidung der Kupplungsfabrikate, (Fahrzeuge mit 1,9 L - 66 kW Turbodiesel Motor und Fahrzeuge mit  1,9 L - 77 kW Turbodiesel Motor)

Volkswagen Touran Reparaturanleitung / Gang Schaltgetriebe 02S / Kupplung, Betätigung / Kupplung in Stand setzen - in Verbindung mit Zweimassenschwungrad / Unterscheidung der Kupplungsfabrikate, (Fahrzeuge mit 1,9 L - 66 kW Turbodiesel Motor und Fahrzeuge mit  1,9 L - 77 kW Turbodiesel Motor)

Es kann eine Kupplung des Fabrikates "Sachs" oder "LuK" eingebaut sein.
Die Kupplungsfabrikate können bei eingebautem Getriebe wie folgt unterschieden werden:
Geräuschdämpfung abbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.50.

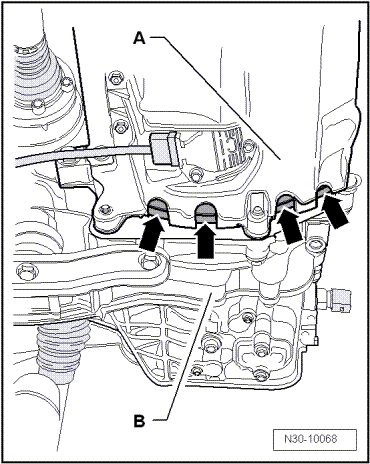

Zwischen dem Motor -A- und dem Getriebe -B- befinden sich im unteren Bereich der Motorölwanne einige Aussparungen -Pfeile-.
Prüfen Sie durch diese Aussparungen die Außenkontur des Schwungrades.
  Unterscheidung der Kupplungsfabrikate, (Fahrzeuge mit 1,9 L - 66 kW Turbodiesel Motor und Fahrzeuge mit  1,9 L - 77 kW Turbodiesel Motor)

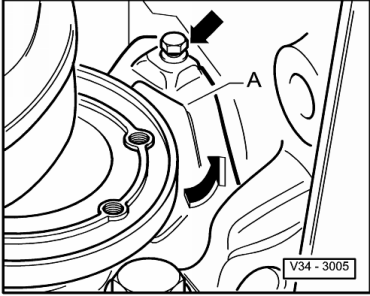

Zusätzlich können Sie bei verschiedenen Motoren die Außenkontur des Schwungrades auch nach Demontage des kleinen Abdeckbleches -A- prüfen.

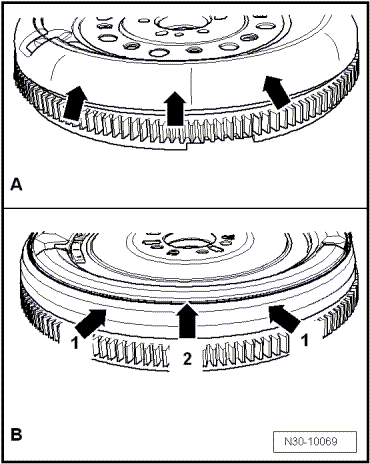

Runde Außenkontur -Pfeile- = Kupplung Fabrikat Sachs = -A-
Kupplung Fabrikat Sachs aus- und einbauen. → Kapitel
  Unterscheidung der Kupplungsfabrikate, (Fahrzeuge mit 1,9 L - 66 kW Turbodiesel Motor und Fahrzeuge mit  1,9 L - 77 kW Turbodiesel Motor)
Kupplung Fabrikat Sachs in Stand setzen. → Kapitel

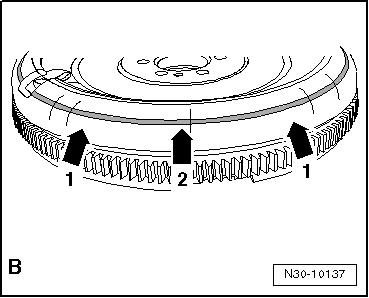

Eckige Außenkontur -Pfeile 1- und zusätzlich, eine umlaufende Sicke -Pfeil 2- = Kupplung Fabrikat LuK = -B-
Oder
  Unterscheidung der Kupplungsfabrikate, (Fahrzeuge mit 1,9 L - 66 kW Turbodiesel Motor und Fahrzeuge mit  1,9 L - 77 kW Turbodiesel Motor)
Runde Außenkontur -Pfeile 1- und umlaufende Sicke -Pfeil 2- = Kupplung Fabrikat LuK = -B-
Kupplung Fabrikat LuK aus- und einbauen. → Kapitel
Kupplung Fabrikat LuK in Stand setzen. → Kapitel
  Unterscheidung der Kupplungsfabrikate, (Fahrzeuge mit 1,9 L - 66 kW Turbodiesel Motor und Fahrzeuge mit  1,9 L - 77 kW Turbodiesel Motor)
