Volkswagen Touran Reparaturanleitung :: Montageübersicht: Lenksäule, Linkslenker ab Modelljahr 2011

Volkswagen Touran Reparaturanleitung / Fahrewerk, Achsen, Lenkung / Lenkung / Lenkrad, Lenksäule ab Modelljahr 2011 / Montageübersicht: Lenksäule, Linkslenker ab Modelljahr 2011

  Hinweis

Schweiß- und Richtarbeiten an tragenden und radführenden Bauteilen der Radaufhängung sind nicht zulässig.
Selbstsichernde Muttern immer ersetzen.
Korrodierte Schrauben/Muttern immer ersetzen.

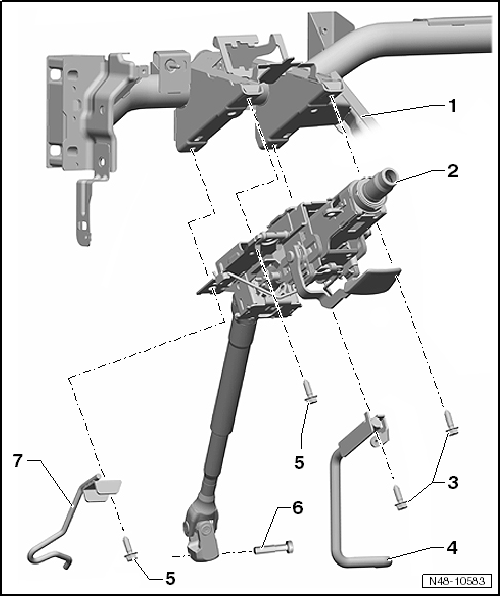

Montageübersicht: Lenksäule, Linkslenker ab Modelljahr 2011

1 -  Montageträger mit Lagerbock
2 -  Lenksäule
aus- und einbauen → Kapitel
3 -  Schraube
20 Nm
4 -  Crashstrebe Bremspedal
Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"
5 -  Schraube
20 Nm
6 -  Schraube
30 Nm
nach jeder Demontage ersetzen
7 -  Crashstrebe Kupplungspedal
Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"
