Hinweis

Nach jedem Bremsbelagwechsel das Bremspedal im Stand mehrmals kräftig durchtreten, damit die Bremsbeläge ihren dem Betriebszustand entsprechenden Sitz einnehmen.

Zum Absaugen von Bremsflüssigkeit aus dem Bremsflüssigkeitsbehälter das Bremsen- Füll- und Entlüftungsgerät -VAS 5234- verwenden.

Vor dem Ausbau eines Bremssattels oder dem Trennen eines Bremsschlauchs ist der Bremspedalbelaster -V.A.G 1869/2- einzusetzen (dabei Druck abbauen).

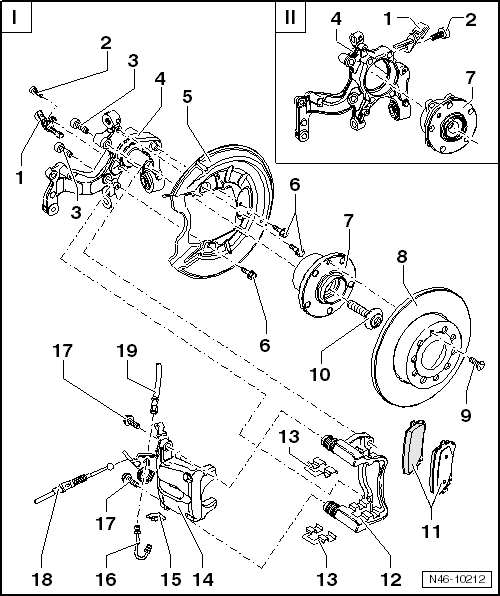

I - Montageübersicht Frontantrieb

II - Abweichungen Allradantrieb

Hinterradbremse CII 41 - Montageübersicht

1 -	Drehzahlfühler hinten

vor dem Einsetzen des Fühlers die Innenfläche der Bohrung reinigen und mit Schraubenpaste -G 052 112 A3- bestreichen

2 -

Schraube

8 Nm

3 -

Schraube

90 Nm + 90

nach jeder Demontage ersetzen

mit Steckeinsatz -T10035- aus- und einbauen → Abb.

4 -	Radlagergehäuse

5 -	Abdeckblech

6 -

Schraube

12 Nm

Schraube M6x12

7 -	Radnabe mit Radlager

8 -	Bremsscheibe

Bremsscheibe 15 Zoll:

Ø 256 mm

Dicke 12 mm

Verschleißgrenze 10 mm

bei Verschleiß achsweise ersetzen.

zum Ausbau vorher Bremssattel abschrauben

Bremsscheibe 17 Zoll:

innen belüftet

Durchmesser: 310 mm

Dicke: 22 mm

Verschleißgrenze: 20 mm

bei Verschleiß achsweise ersetzen

zum Ausbau vorher Bremssattel abschrauben

9 -

Schraube

4 Nm

zur Fixierung der Bremsscheibe

10 -	Bundschraube

nur bei Frontantrieb

Anzugsdrehmoment siehe → Fahrwerk, Achsen, Lenkung; Rep.-Gr.42

11 -	Bremsbeläge

Dicke 11 mm ohne Rückenplatte

Verschleißgrenze: 2 mm ohne Rückenplatte

Dicke prüfen: Instandhaltung genau genommen → Heft

immer achsweise ersetzen

aus- und einbauen → Kapitel

12 -	Bremsträger mit unterschiedlichen Führungsbolzen und Abschirmkappe

wird zusammengebaut mit ausreichender Fettmenge an den Führungsbolzen als Ersatzteil geliefert

bei Beschädigungen an den Abschirmkappe oder an den Führungsbolzen Reparatursatz einbauen. Beiliegendes Fettkissen zum Befetten der Führungsbolzen verwenden

Montageanleitung Bremsträger 15 Zoll Bremsanlage: → Abb.

Beim Bremsträger der 17 Zoll Bremsanlage sind keine unterschiedlichen Führungsbolzen verbaut.

13 -	Belaghalteblech

bei Belagwechsel immer ersetzen

14 -	Bremssattel

zum Bremsbelagwechsel Bremsschlauch nicht abschrauben

aus- und einbauen → Kapitel

In Stand setzen → Kapitel

Nach Instandsetzungsarbeiten oder Ersatz muss zuerst das Handbremsseil eingestellt werden.

Handbremse einstellen → Kapitel

15 -	Schlauchhalter

16 -	Bremsleitung

14 Nm

17 -

Schraube

35 Nm

nach Demontage immer ersetzen

18 -	Handbremsseil

beide Rastnasen müssen am Halter des Bremssattels verrastet sein

Handbremse einstellen → Kapitel

19 -	Bremsschlauch

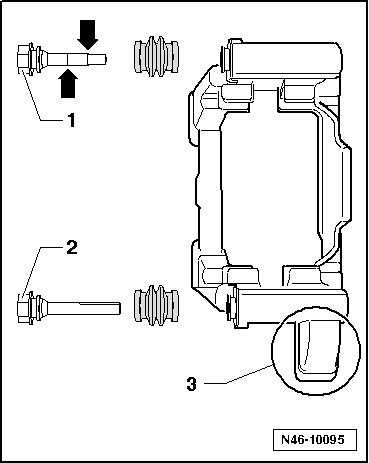

Montageanleitung Bremsträger CII 41 15 Zoll:

1 -	kürzerer Führungsbolzen mit Stufen - Pfeile- , einlaufseitig.

2 -	längerer Führungsbolzen, auslaufend.

3 -	Tilgermasse, auslaufend.

Hinterradbremse CII 41 - Montageübersicht

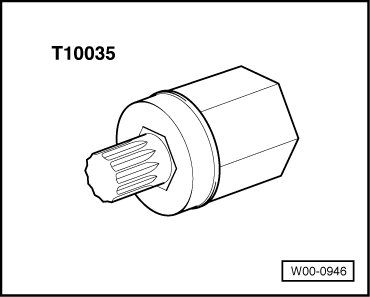

Steckeinsatz -T10035-
