Volkswagen Touran Reparaturanleitung :: Unterdruckgeber im Bremskraftverstärker -G483- aus- und einbauen bis KW22/08

Volkswagen Touran Reparaturanleitung / Bremsanlagen / Bremse - Hydraulik, Regler, Versträter / Bremskraftverstärker/Hauptbremszylinder / Unterdruckgeber im Bremskraftverstärker -G483- aus- und einbauen bis KW22/08

Ausbauen

-	Batterie aus- und einbauen → Elektrische Anlage; Rep.-Gr.27.

-	Batterieträger ausbauen.

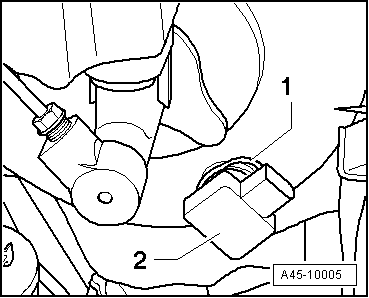

-	Steckverbindung -1- vom Unterdruckgeber im Bremskraftverstärker -G483--2- entriegeln und abziehen.

-	Schraubendreher zwischen Anschlag und einem Ende des Sicherungsrings in die Nut des Sicherungsrings stecken.

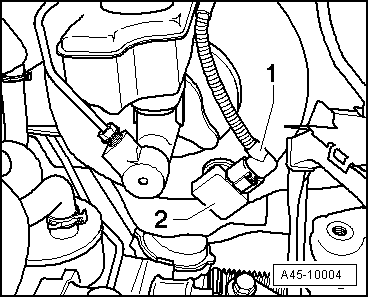

-	Sicherungsring -1- soweit aus der Nut drücken bis der Unterdruckgeber im Bremskraftverstärker -G483--2- aus dem Bremskraftverstärker gezogen werden kann.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

-	Unterdruckgeber im Bremskraftverstärker -G483- auf richtigen Sitz prüfen.
