Volkswagen Touran Reparaturanleitung :: Temperaturfühler für Außentemperatur -G17- aus- und einbauen

Volkswagen Touran Reparaturanleitung / Heizung, Klimaanlage / Klimaanlage / Weitere Bauteile zur Steuerung und Regelung / Temperaturfühler für Außentemperatur -G17- aus- und einbauen

Temperaturfühler für Außentemperatur -G17- aus- und einbauen bis KW 44/2010

Ausbauen

Lüftungsgitter links ausbauen → Karosserie-Montagearbeiten Außen; Rep.-Gr.63.
Temperaturfühler für Außentemperatur -G17--1- ausclipsen und Steckverbindung trennen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge.
  Temperaturfühler für Außentemperatur -G17- aus- und einbauen bis KW 44/2010

Temperaturfühler für Außentemperatur -G17- aus- und einbauen ab KW 45/2010

Ausbauen
  Hinweis

Der Temperaturfühler für Außentemperatur -G17- befindet sich hinter dem Lüftungsgitter Mitte.
Die Demontage erfolgt durch das Lüftungsgitter Mitte.

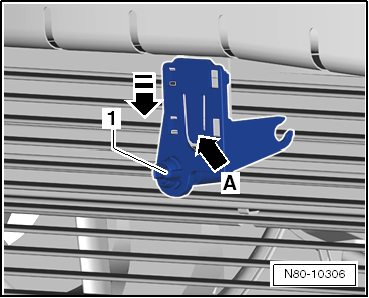

Haltenase -Pfeil A- mit einem geeigneten Werkzeug vom Halter aushaken.
Temperaturfühler für Außentemperatur -G17- nach unten -in Pfeilrichtung- vom Halter abziehen.
Temperaturfühler für Außentemperatur -G17- nach vorn durch das Lüftungsgitter Mitte herausnehmen und Steckverbindung trennen.
Einbauen
Der Einbau erfolgt in umgekehrter Reihenfolge.
  Temperaturfühler für Außentemperatur -G17- aus- und einbauen ab KW 45/2010
