Volkswagen Touran Reparaturanleitung :: Telefonhalterung aus- und einbauen 12/2006

Volkswagen Touran Reparaturanleitung / Kommunikation / Telefonanlage / Telefonhalterung aus- und einbauen 12/2006

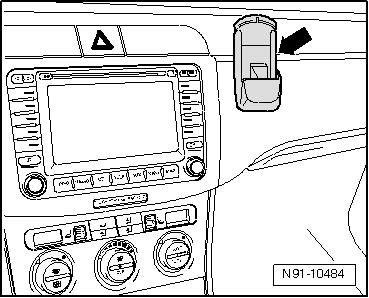

Einbauort der Telefonhalterung -Pfeil-.
Ausbauen:
Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:
Schalten Sie die Zündung und alle elektrischen Verbraucher aus und ziehen Sie den Zündschlüssel ab.
Nehmen Sie das Mobilfunktelefon (Handy) aus der Halterung heraus.
  Telefonhalterung aus- und einbauen 12/2006

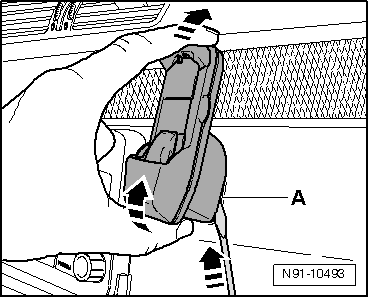

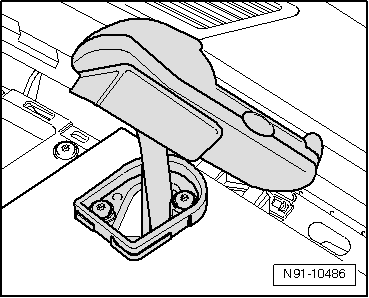

Greifen Sie die Telefonhalterung mit der Hand, wie abgebildet, und kippen Sie diese vorsichtig in Pfeilrichtung.
  Telefonhalterung aus- und einbauen 12/2006

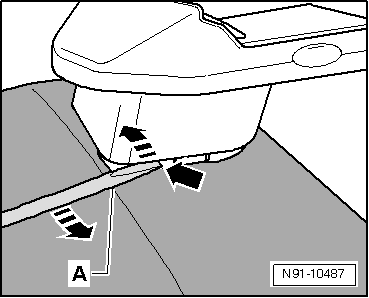

Schieben Sie einen geeigneten Schraubendreher in den entstehenden Schlitz -A-.
  Telefonhalterung aus- und einbauen 12/2006
Legen Sie zum Schutz der Schalttafeloberfläche bei -A- ein Stück Stoff oder ein Stück Filz unter die Schraubendreherklinge und hebeln Sie anschließend die Halterung in -Pfeilrichtung- von der Schalttafel ab.
Bauen Sie das Handschufach komplett aus, → Karosserie Montagearbeiten Innen; Rep.-Gr.68
  Telefonhalterung aus- und einbauen 12/2006

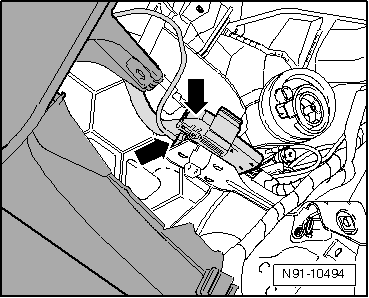

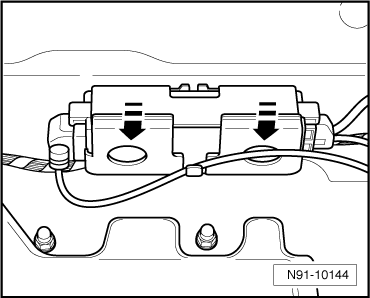

Ziehen Sie die beiden Steckverbindungen -Pfeile- der Telefonhalterung ab. Sie sind bei ausgebautem Handschuhfach links am Heizungs- und Gebläsekasten zu sehen.
  Telefonhalterung aus- und einbauen 12/2006
Ziehen Sie nun die Telefonhalterung mit dem Leitungsstrang aus der Schalttafel heraus.
  Telefonhalterung aus- und einbauen 12/2006

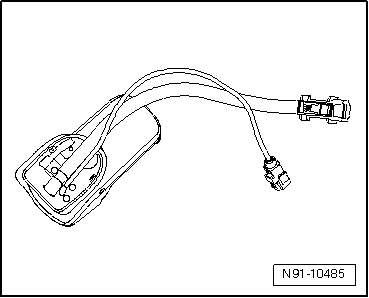

So sieht die ausgebaute Handyhalterung mit Leitungsstrang aus.
Einbauen:
Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge!
  Telefonhalterung aus- und einbauen 12/2006

Steuergerät für Bedienelektronik des Telefons (Interface-Box) aus- und einbauen -J412 ► 06/2006

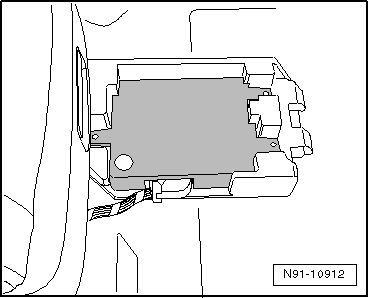

Das Steuergerät für Bedienelektronik des Telefons ist am rechten Seitenschweller unter dem Teppichboden im Bereich der Sitzkonsole eingebaut.
  Steuergerät für Bedienelektronik des Telefons (Interface-Box) aus- und einbauen -J412 ► 06/2006
Ausbauen
Bauen Sie den rechten Vordersitz aus, → Karosserie-Montagearbeiten Innen; Rep.-Gr.72
Bauen Sie das Sitzgestell aus, → Karosserie-Montagearbeiten Innen; Rep.-Gr.72
Öffnen Sie den Teppich an den perforierten Stellen.

Klappen Sie die beiden Laschen der Kunststoffhalterung in -Pfeilrichtung- auf und nehmen Sie das Steuergerät heraus.
  Steuergerät für Bedienelektronik des Telefons (Interface-Box) aus- und einbauen -J412 ► 06/2006

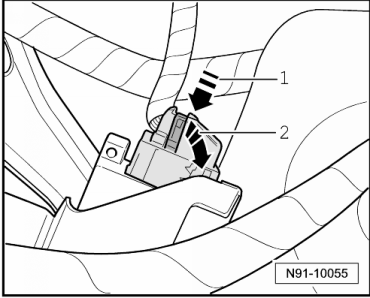

Entriegeln Sie die Steckverbindung durch Druck auf die Rastfeder -1- und schwenken Sie dann den Bügel -2- in Pfeilrichtung.
  Steuergerät für Bedienelektronik des Telefons (Interface-Box) aus- und einbauen -J412 ► 06/2006

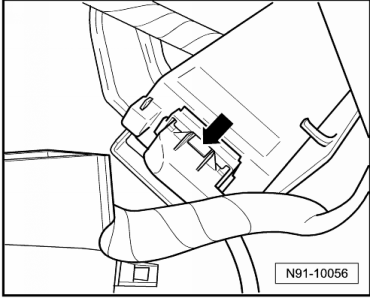

Entriegeln Sie die Steckverbindung durch Druck auf die Rastfeder -Pfeil- und ziehen Sie die Steckverbindung dann ab.
  Steuergerät für Bedienelektronik des Telefons (Interface-Box) aus- und einbauen -J412 ► 06/2006

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge!

Steuergerät für Bedienelektronik des Telefons (Interface-Box) aus- und einbauen, 06/2006

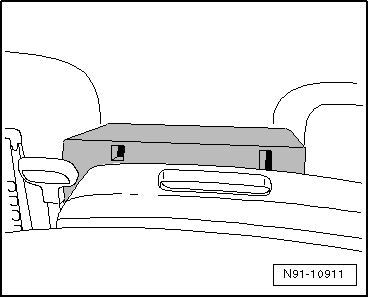

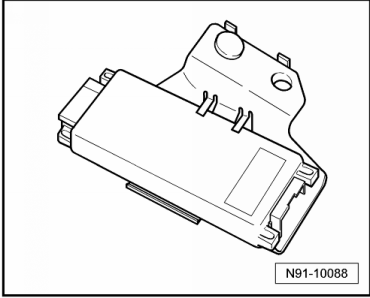

Das Steuergerät für Bedienelektronik des Telefons ist unter dem rechten Vordersitz eingebaut.
  Steuergerät für Bedienelektronik des Telefons (Interface-Box) aus- und einbauen, 06/2006
Ausbauen
Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:
Schalten Sie die Zündung und alle elektrischen Verbraucher aus und ziehen Sie den Zündschlüssel ab.
Schieben Sie den Beifahrersitz in die hintere Endstellung.

Clipsen Sie die Abdeckung ab
  Steuergerät für Bedienelektronik des Telefons (Interface-Box) aus- und einbauen, 06/2006

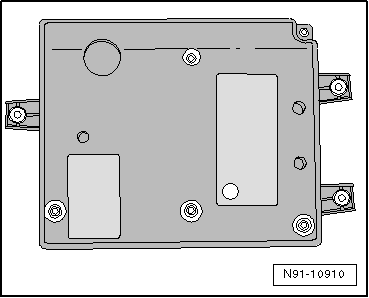

Trennen Sie die Steckverbindung und entnehmen Sie das Steuergerät der Halterung.
  Steuergerät für Bedienelektronik des Telefons (Interface-Box) aus- und einbauen, 06/2006

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge!
