Telefonhalterung aus-und einbauen ►3.2003
  Telefonhalterung aus-und einbauen

Telefonhalterung ausbauen

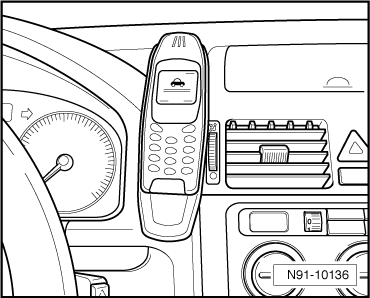

Nehmen Sie das Mobilfunktelefon (Handy) aus der Halterung heraus.

Betätigen Sie den Knopf -1-, halten ihn in gedrückter Stellung fest und schieben Sie die Handyaufnahme nach unten -Pfeil- heraus.
  Telefonhalterung ausbauen

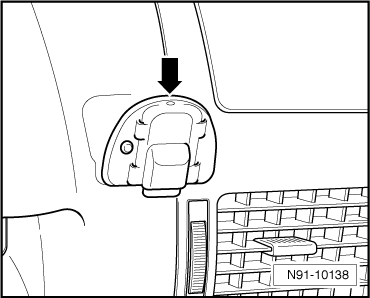

Entfernen Sie die Kontaktplatte auf dem Grundhalter, indem Sie einen geeigneten Schraubendreher in den Schlitz -Pfeil-der Kontaktplatte einstecken und ihn leicht verdrehen.
  Telefonhalterung ausbauen
Schrauben Sie die vier Schrauben -Pfeile- aus der Kontaktplatte heraus.
  Telefonhalterung ausbauen
Verschieben Sie den Leitungssatz in der Kontaktplatte in Pfeilrichtung und nehmen Sie ihn heraus.
  Telefonhalterung ausbauen
Drehen Sie die beiden Schrauben -Pfeile- heraus.
Nehmen Sie die Halterung ab.
  Telefonhalterung ausbauen

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge!
Beim Anschrauben der Halterung auf der Schalttafel achten Sie darauf, dass der Gegenhalter in der Schalttafel nicht nach unten wegfällt. Gegebenenfalls müssen Sie dann das mittlere Ablagefach auf der Schalttafel ausbauen.
