Volkswagen Touran Reparaturanleitung :: Türscheibe aus- und einbauen

  Hinweis

Der Aus- und Einbau erfolgt nur für die rechte Türscheibe. Der Aus- und Einbau der linken Türscheibe ist sinngemäß daraus abzuleiten.


Ausbauen

Ausbauen

Verkleidung Tür vorn ausbauen → Karosserie-Montagearbeiten Innen; Rep.-Gr.70

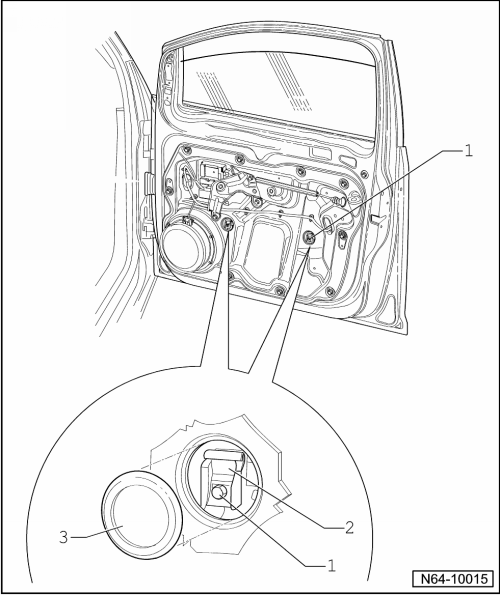

Abdeckkappen -3- heraushebeln.
Türfensterscheibe absenken bis Klemmschrauben -1- der Türfensterscheibe zugänglich sind.
Schrauben -1- lösen ( nicht abschrauben) und die Klemmbacken -2- auseinander drücken.
  Hinweis

Ist der Arbeitsschritt wegen einer Störung durch den elektrischen Fensterheber nicht möglich, so kann der Fensterhebermotor abgeschraubt werden, um dann das Fenster herunter zu schieben.

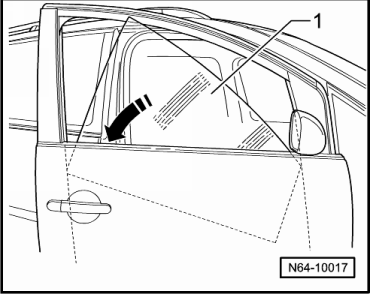

Türfensterscheibe hinten anheben und in -Pfeilrichtung- nach vorn aus der Tür herausschwenken.
  Ausbauen

Einbauen

Setzen Sie die Türscheibe -1- in -Pfeilrichtung- in die Tür ein. Achten Sie darauf, dass die Türscheibe richtig in die Fensterführung eingesetzt ist.
  Einbauen

Einbauen

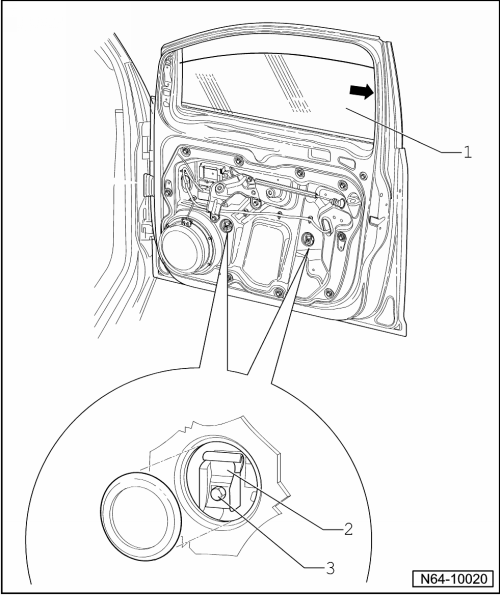

Türfensterscheibe -1- in die Fensterführung drücken -Pfeil- und die Klemmschrauben -3- (2 Stück) mit dem Drehmoment von 8 Nm festziehen.
Anschließend ist in umgekehrter Reihenfolge wie beim Ausbau vorzugehen.
Bevor Sie die Türverkleidung montieren ist eine Funktionsprüfung durchzuführen.
