Montageübersicht

Hinweis

Je nach Ausführung der Sondermodelle müssen geringfügige optische Abweichungen berücksichtigt werden.

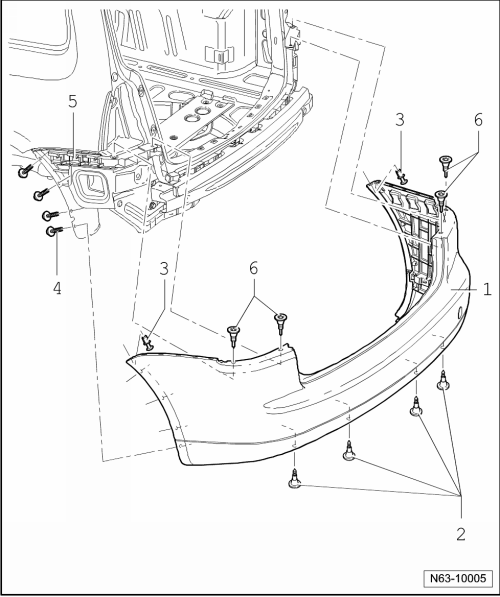

Montageübersicht

1 -	Stoßfängerabdeckung hinten

Material PP/EPDM

aus- und einbauen → Kapitel

2 -

Schraube

4 Stück

6 Nm

3 -	Spreizniet

2 Stück

4 -

Schraube

4 Stück

2 Nm

links und rechts

5 -	Führungsprofil

links und rechts

6 -

Schraube

4 Stück

6 Nm

Aus- und einbauen

Hinweis

Je nach Modellvariante müssen beim Ausbau und Einbau geringfügige Abweichungen berücksichtigt werden.

Bei einigen Reparaturen ist es nicht notwendig, die Stoßfängerabdeckung vollständig auszubauen. Es genügt, auf der benötigten Seite die Schrauben und Rasthaken zu lösen und die Stoßfängerabdeckung von dem Führungsprofil abzuziehen.

Aus- und einbauen

Ausbauen

-	Schlussleuchten ausbauen → Elektrische Anlage; Rep.-Gr.94.

-	Drehen Sie die Schrauben -4- links und rechts in den Radhäusern heraus.

-	Clips -3- links und rechts in den Radhäusern lösen.

-	Schrauben Sie von unten die Schrauben -2- ab.

-	Drehen Sie die Schrauben -6- oben heraus.

-	Trennen Sie die Steckverbindungen der vorhandenen elektrischen Bauteile.

Hinweise und Arbeitsvorgaben für die Einparkhilfe in → Elektrische Anlage; Rep.-Gr.94

-	Ziehen Sie mit einem zweiten Monteur die Stoßfängerabdeckung hinten parallel aus den Führungsprofilen -5-.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

-	Auf Parallelität und Maße der Fugen ist zu achten. → Rep.-Gr.00

Stoßfängerabdeckung hinten Anbauteile

Hinweis

Je nach Ausführung der Sondermodelle müssen geringfügige optische Abweichungen berücksichtigt werden.

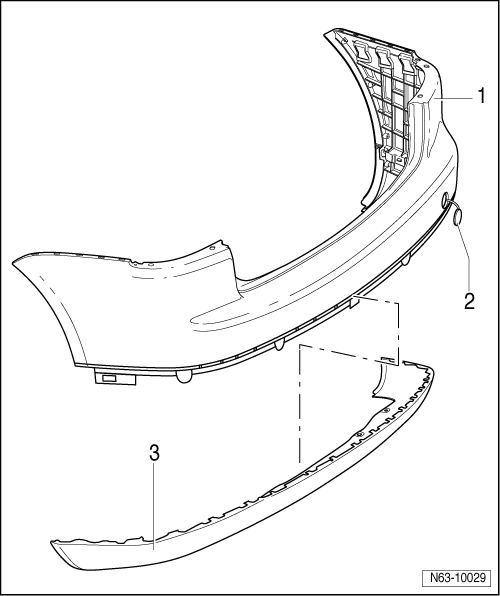

Stoßfängerabdeckung hinten Anbauteile

1 -	Stoßfängerabdeckung hinten

Material PP/EPDM

aus- und einbauen → Kapitel

2 -	Kappe Abschleppöse

in der Abdeckung verrastet

3 -

Spoiler

Material PC/ABS

in der Abdeckung verrastet

nur bei ausgebautem Stoßfänger zu demontieren

Stoßfängerabdeckung hinten Anbauteile 11.06 ►

Hinweis

Je nach Ausführung der Sondermodelle müssen geringfügige optische Abweichungen berücksichtigt werden.

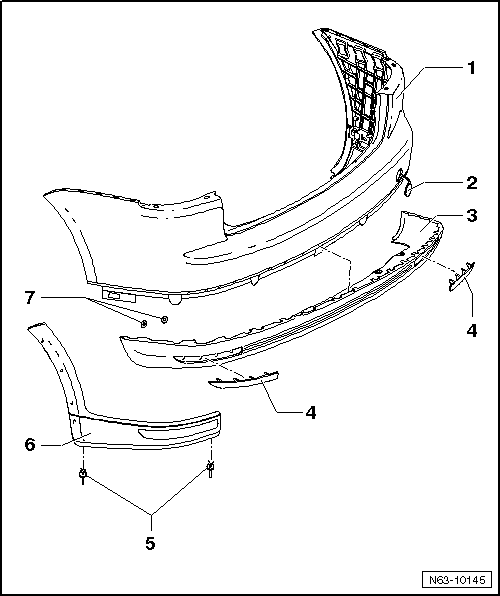

Stoßfängerabdeckung hinten Anbauteile 11.06

1 -	Stoßfängerabdeckung hinten

Material PP/EPDM

aus- und einbauen → Kapitel

2 -	Kappe Abschleppöse

in der Abdeckung verrastet

3 -

Spoiler

Material PC/ABS

in der Abdeckung verrastet

nur bei ausgebautem Stoßfänger zu demontieren

4 -	Rückstrahler

am Spoiler mit Klemmscheiben befestigt

nur bei ausgebautem Stoßfänger zu demontieren

5 -

Clip

2 Stück je Seite

nur für die Blende am Modell "Cross Touran"

6 -	Blende für Stoßfängerabdeckung hinten

nur für das Modell "Cross Touran"

ausbauen → Kapitel

einbauen → Kapitel

7 -	Klemmscheibe

2 Stück je Seite

Stoßfänger hinten Unterbauteile

Stoßfänger hinten Unterbauteile

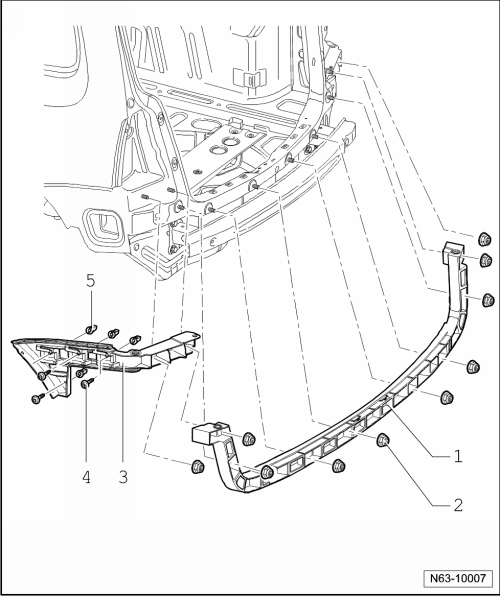

1 -	Befestigungsleiste

2 -	Sechskantmutter

10 Stück

2 Nm

3 -	Führungsprofil

links und rechts

4 -

Schraube

4 Stück

1,5 Nm

links und rechts

5 -	Spreizmutter

4 Stück

links und rechts

Stoßfängerträger - Montageübersicht

Stoßfängerträger - Montageübersicht

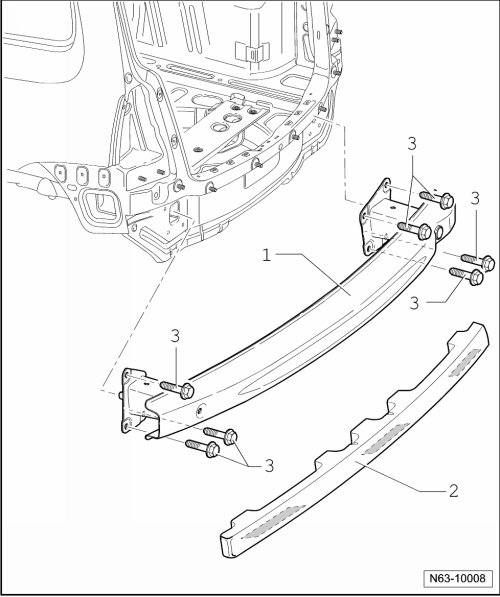

1 -	Querträger

2 -	Schaumteil

selbstklebend

3 -

Schraube

7 Stück

20 Nm

Stoßfängerträger (Erdgasfahrzeuge/Fahrzeuge mit Einparkhilfe)- Montageübersicht

GEFAHR!

Die Schrauben -4- sind Blindverschraubungen für die oberen Befestigungslöcher und dichten den Innenraum gegen Abgase ab und müssen auf jeden Fall montiert werden.

Hinweis

Dieser Stoßfängerträger ist bei Erdgasfahrzeugen und/oder bei Fahrzeugen mit Einparkhilfe verbaut.

Stoßfängerträger (Erdgasfahrzeuge/Fahrzeuge mit Einparkhilfe)- Montageübersicht

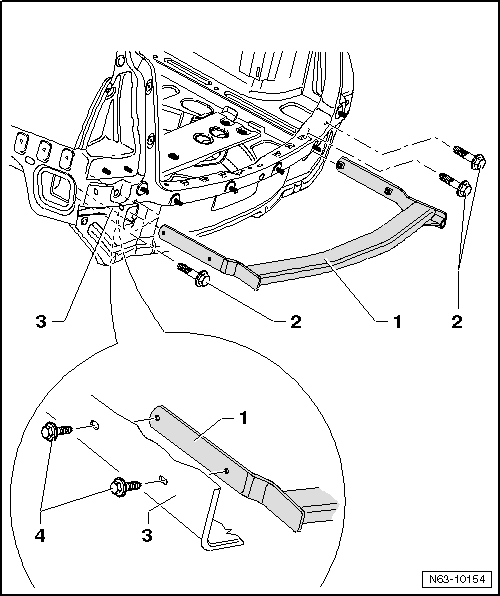

1 -	Querträger

2 -

Schraube

3 Stück

20 Nm

Für die oberen Befestigungslöcher des hier nicht verbauten Querträgers.

3 -	Längsträger

4 -

Schraube

4 Stück

50 Nm + 90 weiterdrehen

Schrauben sind nach dem Lösen immer zu ersetzen
