Volkswagen Touran Reparaturanleitung :: Handschuhfachleuchte -W6- und Schalter für Handschuhfachleuchte -E26- aus- und einbauen

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Leuchten, Lampen, Schalter - innen, Diebstahlshutz / Leuchten und Schalter in der Schalttafel / Handschuhfachleuchte -W6- und Schalter für Handschuhfachleuchte -E26- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Demontagekeil -VAS 3409-

Vorsicht!

Beim Aus- und Einbau von Bauteilen im Sichtbereich (Schaltern, Abdeckungen, Verkleidungen usw.) kleben Sie die Bereiche, an denen ein Hebelwerkzeug (Demontagekeil -VAS 3409-, Schraubendreher) angesetzt wird, mit handelsüblichem Klebeband ab.

Um Beschädigungen an Handschuhfachleuchte und Schalter für Handschuhfachleuchte zu vermeiden, ist der Aus- und Einbau, wie unten beschrieben, durchzuführen.

Hinweis

Die Handschuhfachleuchte -W6- und der Schalter für Handschuhfachleuchte -E26- sind untrennbar miteinander verbunden. Im Reparaturfall muss das gesamte Bauteil ersetzt werden.

Ausbauen:

-	Zündung und alle elektrischen Verbraucher ausschalten.

Handschuhfachleuchte -W6- und Schalter für Handschuhfachleuchte -E26- aus- und einbauen

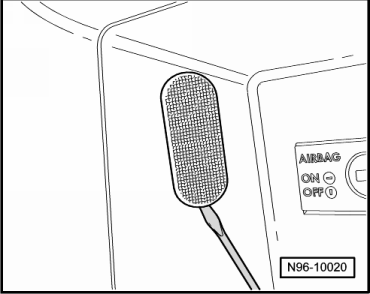

-	Vorsichtig mit dem Demontagekeil -VAS 3409- oder einem Schraubendreher im unteren Bereich hinter die Streuscheibe fassen und Leuchte und Schalter herausnehmen.

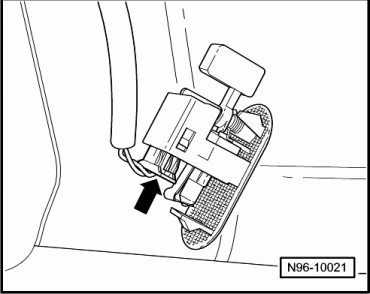

-	Steckverbindung -Pfeil- trennen.

Glühlampe ersetzen:

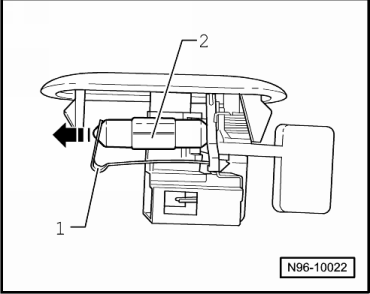

-	Kontaktblech -1- der Leuchte in Pfeilrichtung drücken und die Soffitte -2- aus der Fassung herausnehmen.

-	Soffitte (12 V, 3 W) ersetzen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei ist Folgendes zu beachten:

-	Funktion des Handschuhfachschalters prüfen. Bei geschlossenem Deckel darf die Handschuhfachleuchte nicht leuchten.
