Volkswagen Touran Reparaturanleitung :: Steuergerät Multimedia aus- und einbauen

Ausbauen:

Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:
Schalten Sie die Zündung und alle elektrischen Verbraucher aus und ziehen Sie den Zündschlüssel ab.
Bauen Sie die Schublade bzw. bei entsprechender Ausstattung beide Schubladen unter dem rechten Vordersitz aus, → Karosserie Montagearbeiten Innen; Rep.-Gr.72
Bringen Sie den rechten Vordersitz in seine hinterste, oberste Position.

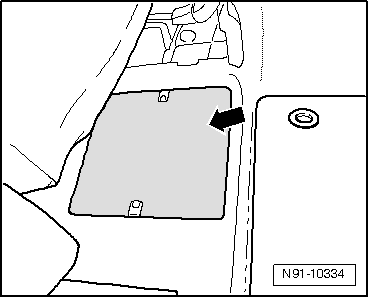

Schneiden Sie die Teppichbodeneinlage an der perforierten Linie -Pfeil- heraus.
  Ausbauen

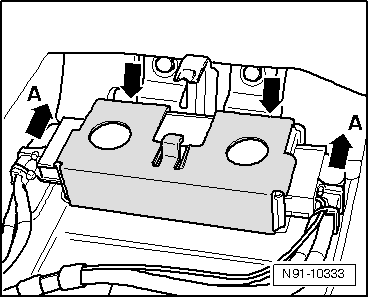

Klappen Sie die Bügel der Halterung -Pfeile- auf und nehmen Sie das Steuergerät heraus.
  Ausbauen
Trennen Sie die Steckverbindungen, indem Sie die Verrastungsbügel in -Pfeilrichtung A- aufklappen und dann die Steckverbindungen herausziehen.
  Ausbauen

Einbauen:

Der Einbau geschieht sinngemäß in umgekehrter Reihenfolge.

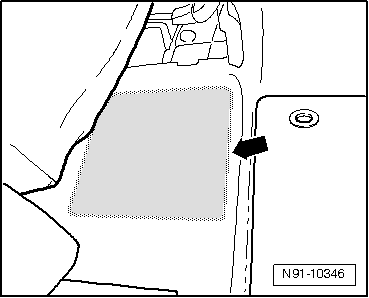

Bauen Sie das herausgetrennte Teppichbodenstück -Pfeile- unterhalb der Befestigungsklammern wieder ein.
Bauen Sie die Schubladen wieder ein, → Karosserie Montagearbeiten Innen; Rep.-Gr.72
Überprüfen Sie abschließend die Funktionsfähigkeit des Multimediasystems.
  Einbauen

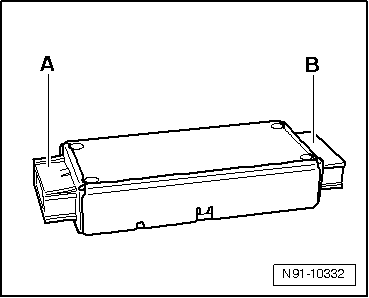

Belegung der Mehrfachsteckverbindungen am Steuergerät für Multimedia für Fahrzeuge

Mehrfachsteckverbindung -A-, grün
1 -  DVD-Spieler, Spannungsversorgung, Kl. 30
2 -  Einschaltspannung für DVD-Spieler vom Radio
3 -  Steuerschnittstelle für Infrarotsignal DVD-Spieler
4 -  DVD-Spieler, Bildsignal, minus
5 -  DVD-Spieler, Bildsignal, plus
6 -  Anzeige für Multimedia, Infrarotsignal
7 -  Anzeige für Multimedia, Bildsignal, minus
8 -  Anzeige für Multimedia, Bildsignal, plus
9 -  Anzeige für Multimedia, minus
10 -  nicht belegt
11 -  nicht belegt
12 -  nicht belegt
13 -  nicht belegt
14 -  DVD-Spieler, minus
15 -  Steuergerät Multimedia, Eingangssignal temperaturabhängiger Widerstand vom DVD-Spieler
16 -  DVD-Spieler, Audiosignal, minus
17 -  DVD-Spieler, Audiosignal, plus, rechts
18 -  DVD-Spieler, Audiosignal, plus, links
19 -  Anzeige für Multimedia, Einschaltspannung
20 -  Anzeige für Multimedia, Protokoll RXD
21 -  Anzeige für Multimedia, Protokoll TXD
22 -  Anzeige für Multimedia, Spannungsversorgung, Kl. 30
23 -  nicht belegt
24 -  nicht belegt
25 -  nicht belegt
26 -  nicht belegt
Mehrfachsteckverbindung -B-, schwarz
1 -  Spannungsversorgung, Kl. 30
2 -  Schaltspannung, plus
3 -  Radio Dateneingang
4 -  Audiosignalausgang, rechts, plus
5 -  Audiosignalausgang, links, plus
6 -  Audiosignalausgang, minus
7 -  Audiosignaleingang, minus
8 -  Bildsignaleingang, plus
9 -  Bildsignaleingang, minus
10 -  Bedienungseinheit einschalten, Eingang
11 -  Bedienungseinheit Regelung "UP", Eingang
12 -  Bedienungseinheit Regelung "Down", Eingang
13 -  Bedienungseinheit, minus
14 -  Minus, Klemme 31
15 -  Radiogerät, CLK Out (Datenprotokoll)
16 -  Radiogerät, Datenausgang
17 -  Radiogerät, Audiosignalmasse
18 -  Bedienungseinheit, Audiosignalausgang, rechts
19 -  Bedienungseinheit, Audiosignalausgang, links
20 -  Bedienungseinheit, Audiosignaleingang, rechts
21 -  Bedienungseinheit, Audiosignaleingang, links
22 -  Bedienungseinheit, Steuerausgang für EIN/AUS und Quellenanwahl
23 -  Bedienungseinheit, Steuerausgang für EIN/AUS und Quellenanwahl
24 -  Bedienungseinheit, Steuerausgang für EIN/AUS und Quellenanwahl
25 -  nicht belegt
26 -  Bedienungseinheit, Spannungsversorgung, plus
  Belegung der Mehrfachsteckverbindungen am Steuergerät für Multimedia für Fahrzeuge

Belegung der Mehrfachsteckverbindungen am Steuergerät für Multimedia für Fahrzeuge 11.07

Mehrfachsteckverbindung -A-, grün
1 -  DVD-Spieler, Spannungsversorgung, Kl. 30
2 -  Einschaltspannung für DVD-Spieler vom Steuergerät für Multimediasystem
3 -  Steuerschnittstelle für Infrarotsignal DVD-Spieler
4 -  DVD-Spieler, Bildsignal, minus
5 -  DVD-Spieler, Bildsignal, plus
6 -  Anzeige für Multimedia, Infrarotsignal
7 -  Anzeige für Multimedia, Bildsignal, minus
8 -  Anzeige für Multimedia, Bildsignal, plus
9 -  Anzeige für Multimedia, minus
10 -  nicht belegt
11 -  nicht belegt
12 -  nicht belegt
13 -  nicht belegt
14 -  DVD-Spieler, minus
15 -  Steuergerät Multimedia, Eingangssignal temperaturabhängiger Widerstand vom DVD-Spieler
16 -  DVD-Spieler, Audiosignal, minus
17 -  DVD-Spieler, Audiosignal, plus, rechts
18 -  DVD-Spieler, Audiosignal, plus, links
19 -  Anzeige für Multimedia, Einschaltspannung
20 -  Anzeige für Multimedia, Protokoll RXD
21 -  Anzeige für Multimedia, Protokoll TXD
22 -  Anzeige für Multimedia, Spannungsversorgung, Kl. 30
23 -  nicht belegt
24 -  nicht belegt
25 -  nicht belegt
26 -  nicht belegt
Mehrfachsteckverbindung -B-, schwarz
1 -  Spannungsversorgung, Kl. 30
2 -  Schaltspannung, plus
3 -  nicht belegt
4 -  nicht belegt
5 -  nicht belegt
6 -  Audiosignalausgang, minus
7 -  Audiosignaleingang, minus
8 -  Bildsignaleingang, plus
9 -  Bildsignaleingang, minus
10 -  Bedienungseinheit einschalten, Eingang
11 -  Bedienungseinheit Regelung "UP", Eingang
12 -  Bedienungseinheit Regelung "Down", Eingang
13 -  Bedienungseinheit, minus
14 -  Minus, Klemme 31
15 -  nicht belegt
16 -  nicht belegt
17 -  nicht belegt
18 -  Bedienungseinheit, Audiosignalausgang, rechts
19 -  Bedienungseinheit, Audiosignalausgang, links
20 -  Bedienungseinheit, Audiosignaleingang, rechts
21 -  Bedienungseinheit, Audiosignaleingang, links
22 -  Bedienungseinheit, Steuerausgang für EIN/AUS und Quellenanwahl
23 -  Bedienungseinheit, Steuerausgang für EIN/AUS und Quellenanwahl
24 -  Bedienungseinheit, Steuerausgang für EIN/AUS und Quellenanwahl
25 -  nicht belegt
26 -  Bedienungseinheit, Spannungsversorgung, plus
  Belegung der Mehrfachsteckverbindungen am Steuergerät für Multimedia für Fahrzeuge 11.07
