Volkswagen Touran Reparaturanleitung :: Spannungsregler aus- und einbauen, Hersteller: Bosch

Volkswagen Touran Reparaturanleitung / Elektrische Anlage ab 08. 2010 / Anlasser, Stromversorgung, GRA / Drehstromgenerator / Spannungsregler aus- und einbauen, Hersteller: Bosch

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

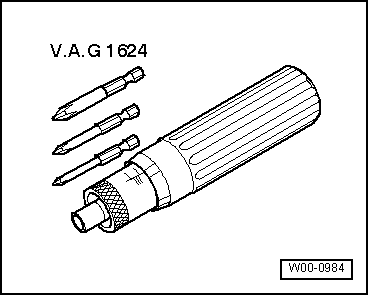

Drehmomentschraubendreher -V.A.G 1624-

Ausbauen:

-	Drehstromgenerator ausbauen → Kapitel.

Spannungsregler aus- und einbauen, Hersteller: Bosch

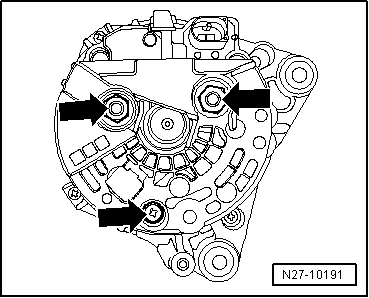

-	Befestigungsschraube und -muttern -Pfeile- herausdrehen und die Abschirmkappe vom Generator abnehmen.

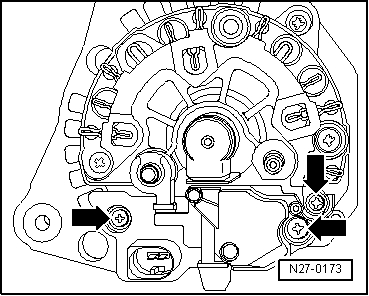

-	Befestigungsschrauben des Spannungsreglers -Pfeile- abschrauben.

-	Spannungsregler aus dem Generator herausnehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Anzugsdrehmomente:

M5 Befestigungsschraube Abschirmkappe an Generator - 4,5 Nm

M4 Befestigungsschraube Spannungsregler an Generator - 2 Nm
